Un hangar de L'Escarène, qui n'avait ni l'usage, ni les dimensions, ni la distribution d'une résidence principale. Nous avons obtenu le changement de destination, rendu l'étage habitable, amené le bien à 120,9 m² grâce à la surélévation de la toiture, aménagé sur plan un volume vide et remis aux acquéreurs un dossier complet à fournir à la banque pour leur financement.
Nous avons porté cette opération
Personne ne pouvait vendre ce hangar en l'état. L'agence AM Concept Patrimoine nous a contactés pour s'associer sur ce projet, chacun avec un rôle bien défini.
De notre côté : provoquer le coup de cœur grâce à la conception complète du projet en 2D et 3D ainsi qu'au chiffrage de la transformation, afin de pouvoir commercialiser le hangar dans les meilleures conditions, et surtout avec un projet techniquement réalisable. Nous avons, en parallèle de la mise en vente, déposé le permis de construire associé au projet, après avoir réuni les conclusions du bureau d'études structure, du géologue et de l'hydrogéologue. De leur côté : la commercialisation du bien sur dossier et la gestion financière du projet, porté par nos deux structures au sein d'une société en participation.
Finalement, le hangar a été vendu off-market en seulement une semaine, sans aucune parution sur les plateformes de diffusion ou les réseaux sociaux.
Nous vous proposons simplement ce que nous avons fait pour nous-mêmes. Et cela a fonctionné. Pourquoi pas pour vos biens ?
Le bien avant

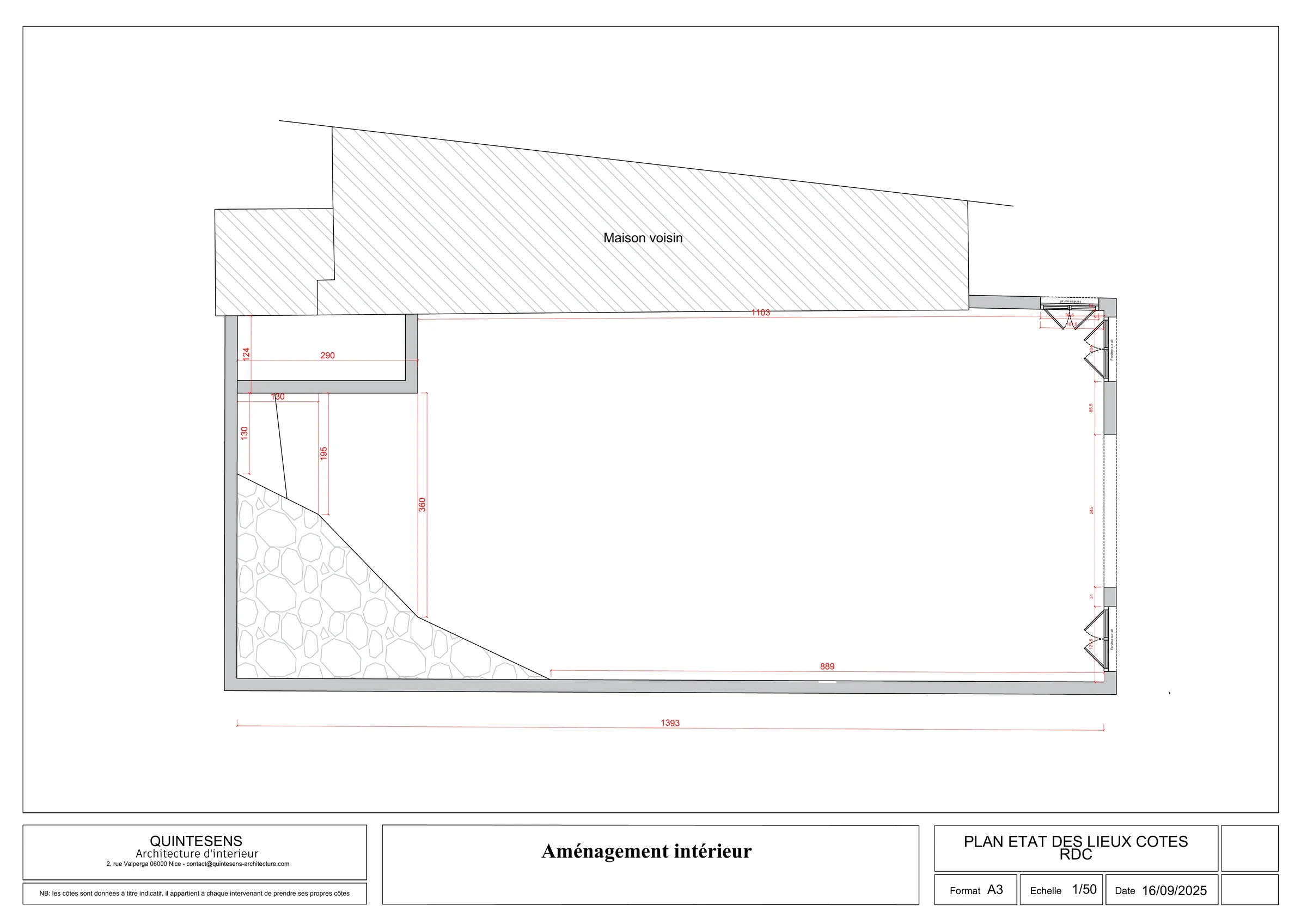

RDJ

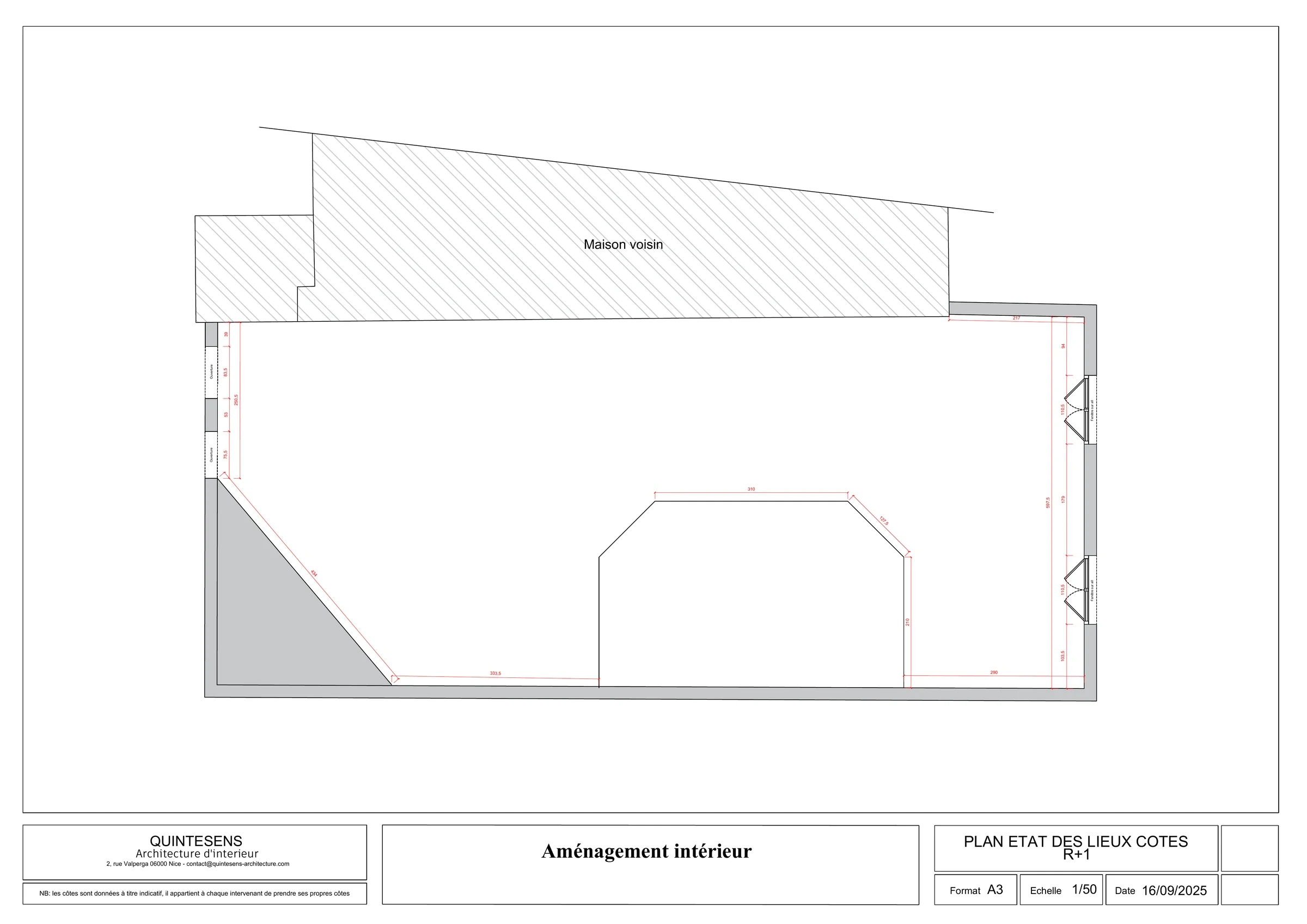

R+1
Les enjeux et nos réponses
Un hangar déclaré garage et local de stockage à usage privé aux yeux de l'urbanisme.
Changement de destination en habitation obtenu grâce au permis de construire, accordé et purgé de tout recours.
Une surface habitable sous-exploitée : 61,3 m² pour un volume qui peut en offrir près du double.
Toiture surélevée de 80 cm : 40 cm d'isolation aux normes RE2020, 40 cm de hauteur sous plafond gagnés. Plancher métallique déposé pour un plancher en béton : l'étage devient habitable et le plancher praticable. Au final, 120,9 m² de surface habitable une fois le projet réalisé.
Un volume brut, sans cloison.
Aménagement intérieur dessiné avant le dépôt du permis, pour positionner les ouvertures en façade : fenêtres de toit, grande baie sur le jardin et la vallée. Les acquéreurs ont ensuite personnalisé le projet : trois chambres à l'étage plutôt que les deux initialement prévues, une douche d'appoint dans la buanderie du rez-de-jardin, et deux zones bureaux pour ne pas se gêner quand tous deux travaillent depuis chez eux.
Les acquéreurs achètent un projet sur plan : un prêt bancaire doit financer l'acquisition et la rénovation prévue.
Toutes les pièces du financement remises dès la signature du compromis : permis de construire, devis détaillé lot par lot, plans, rendus 3D, études techniques, garantie décennale, assurance dommages-ouvrage. De quoi faciliter l'accord du prêt.
Le projet en plans

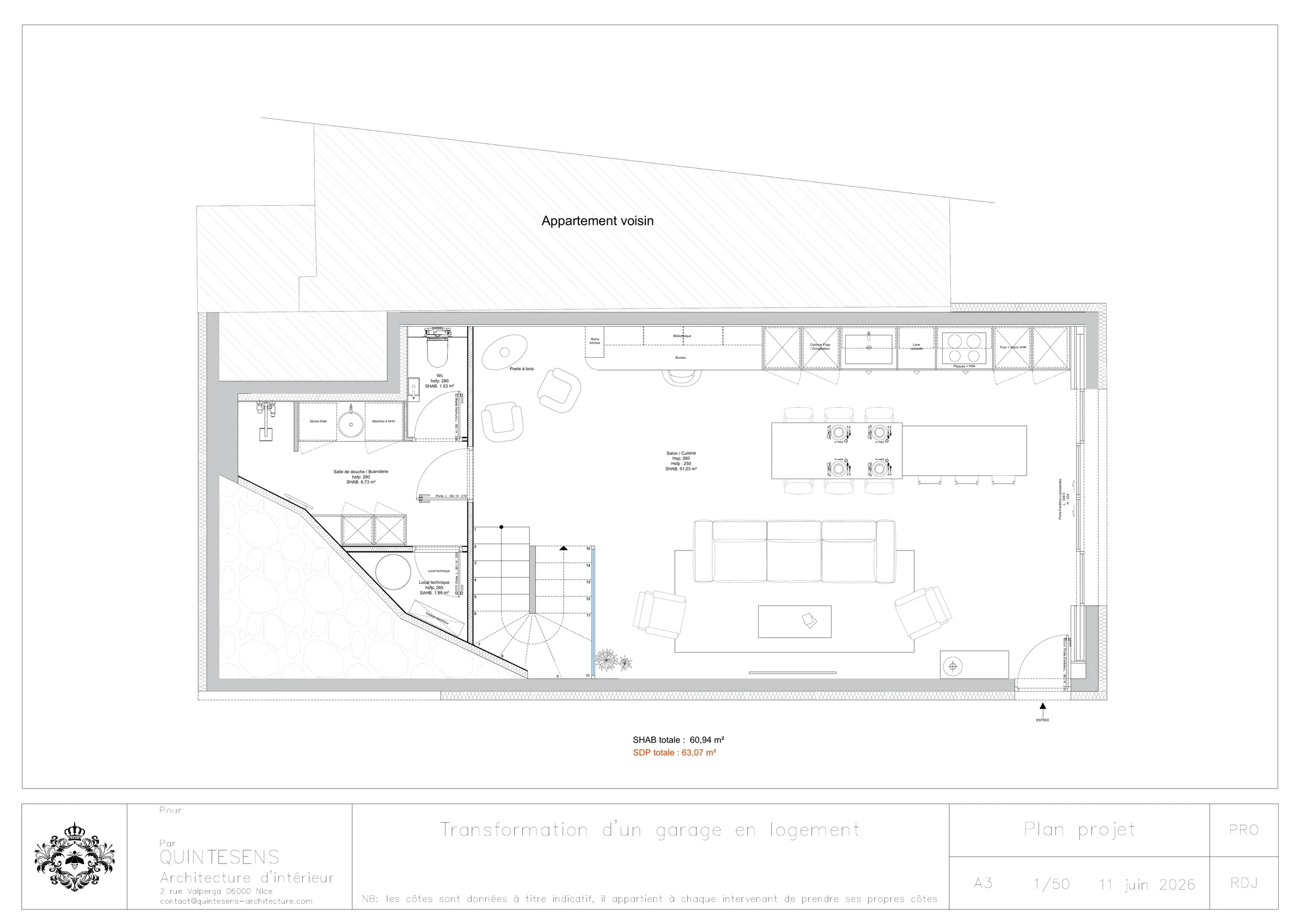

RDJ

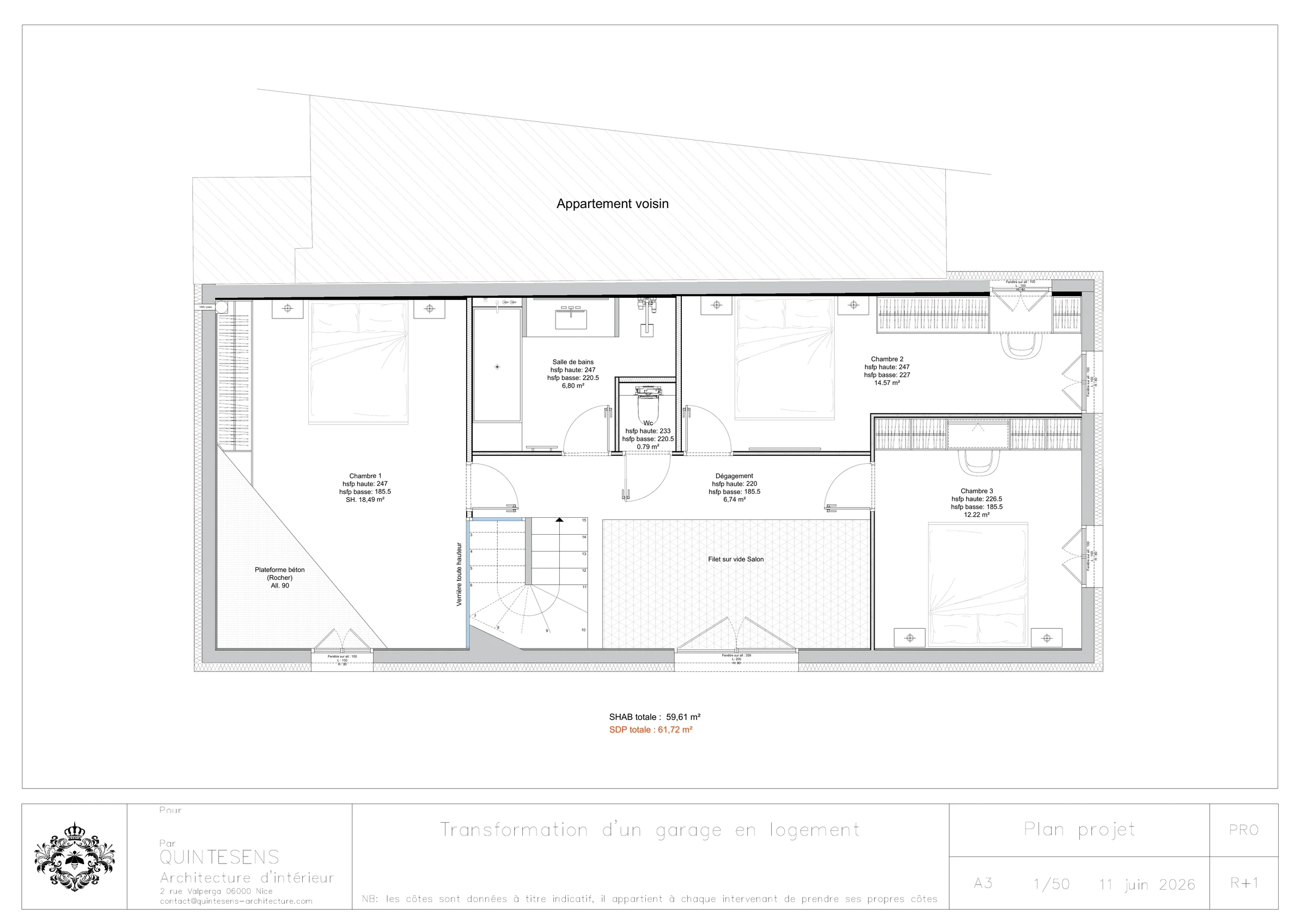

R+1
Un extrait du permis de construire
En jaune ce qui est démoli, en rouge ce qui est construit. Le permis a été accordé et purgé de tout recours.

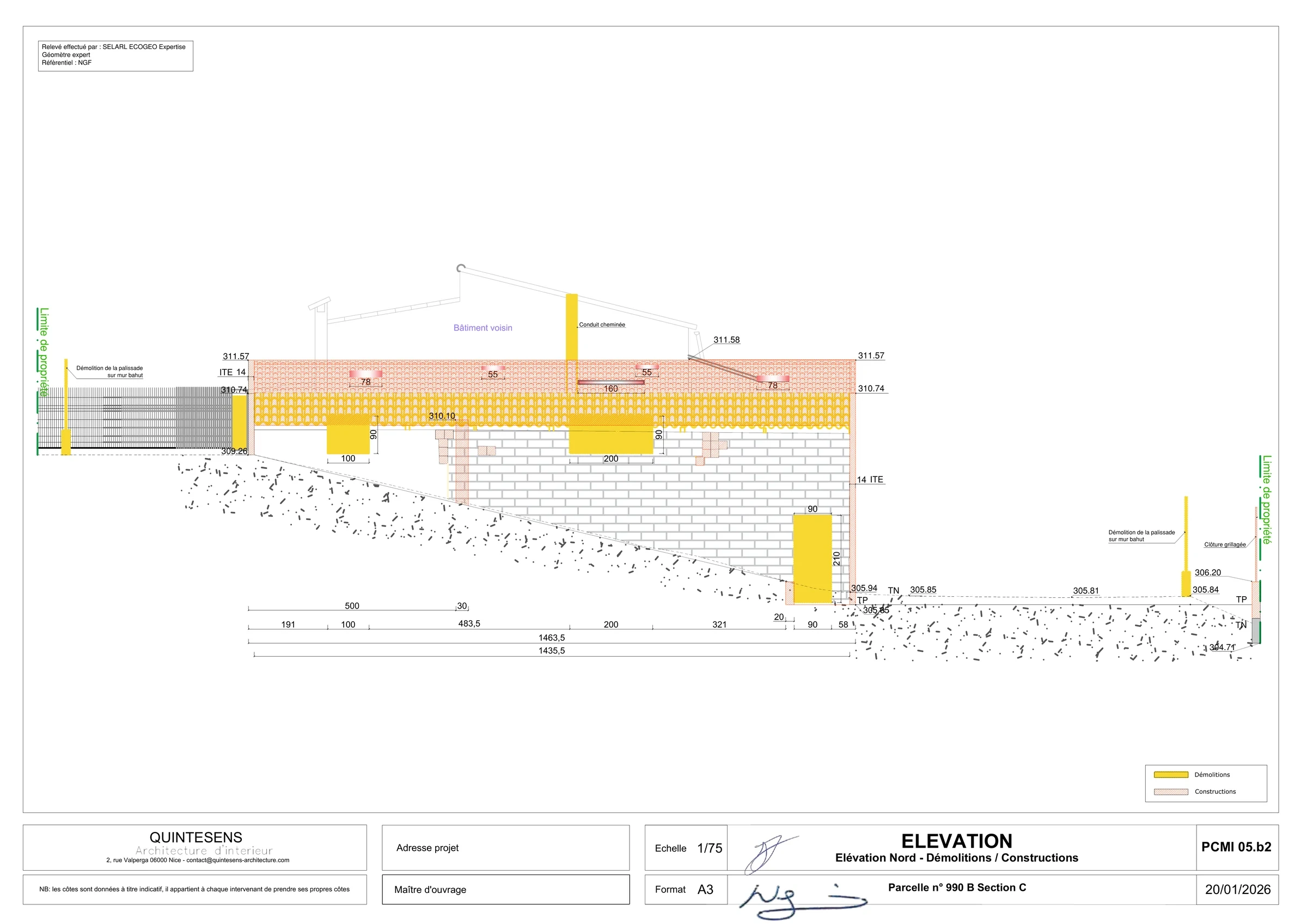

Façade nord

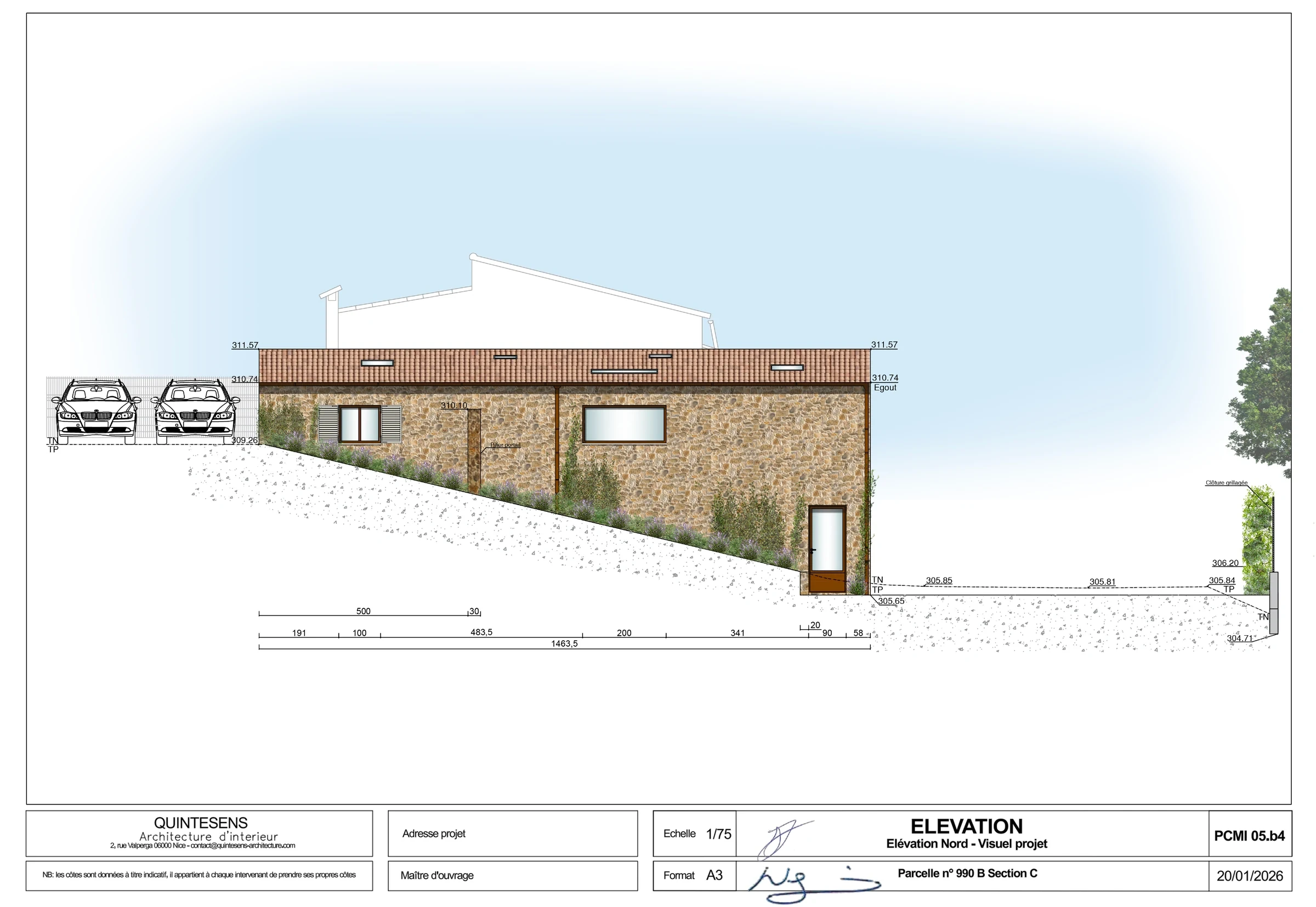

Façade nord, texturée

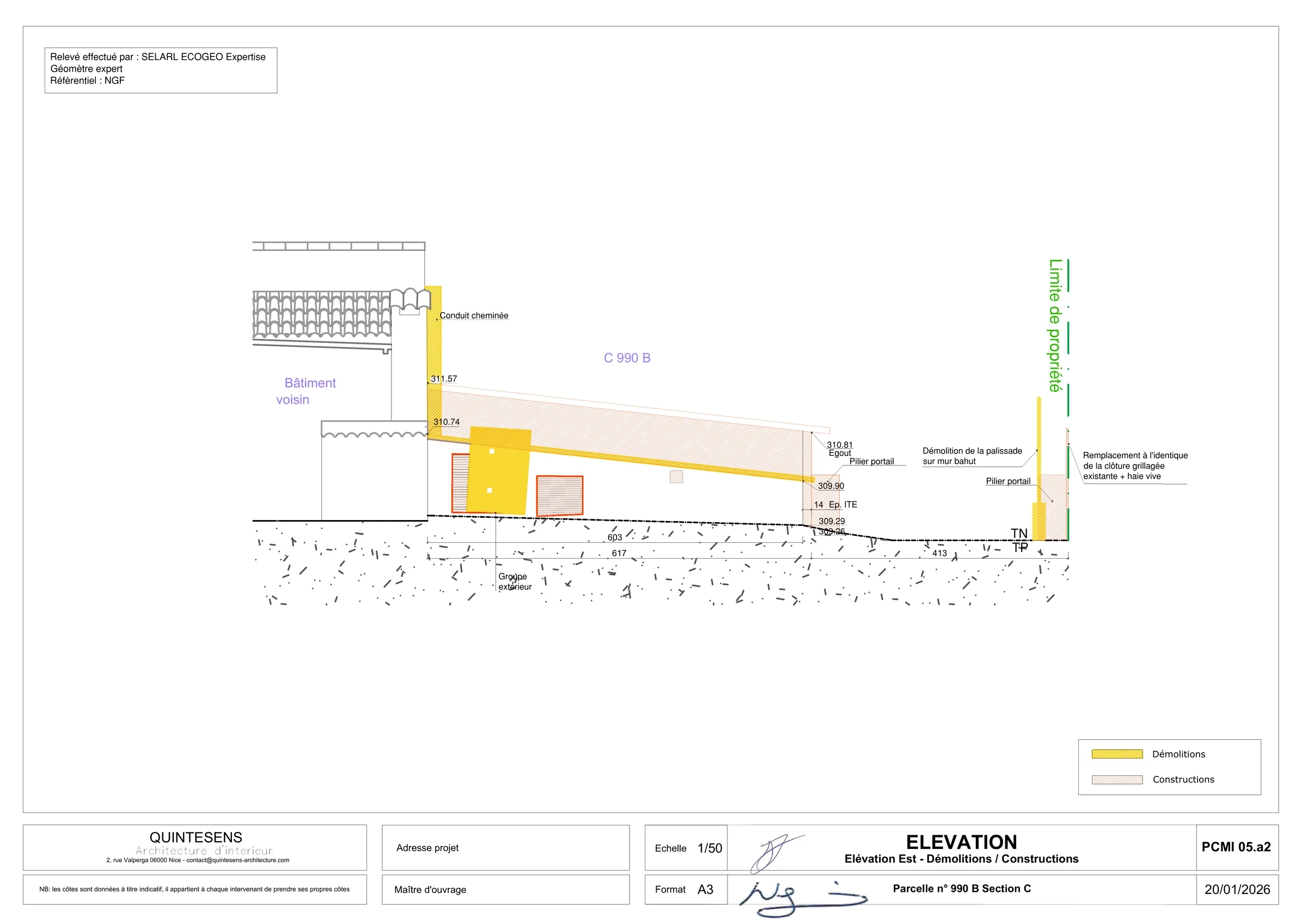

Façade est

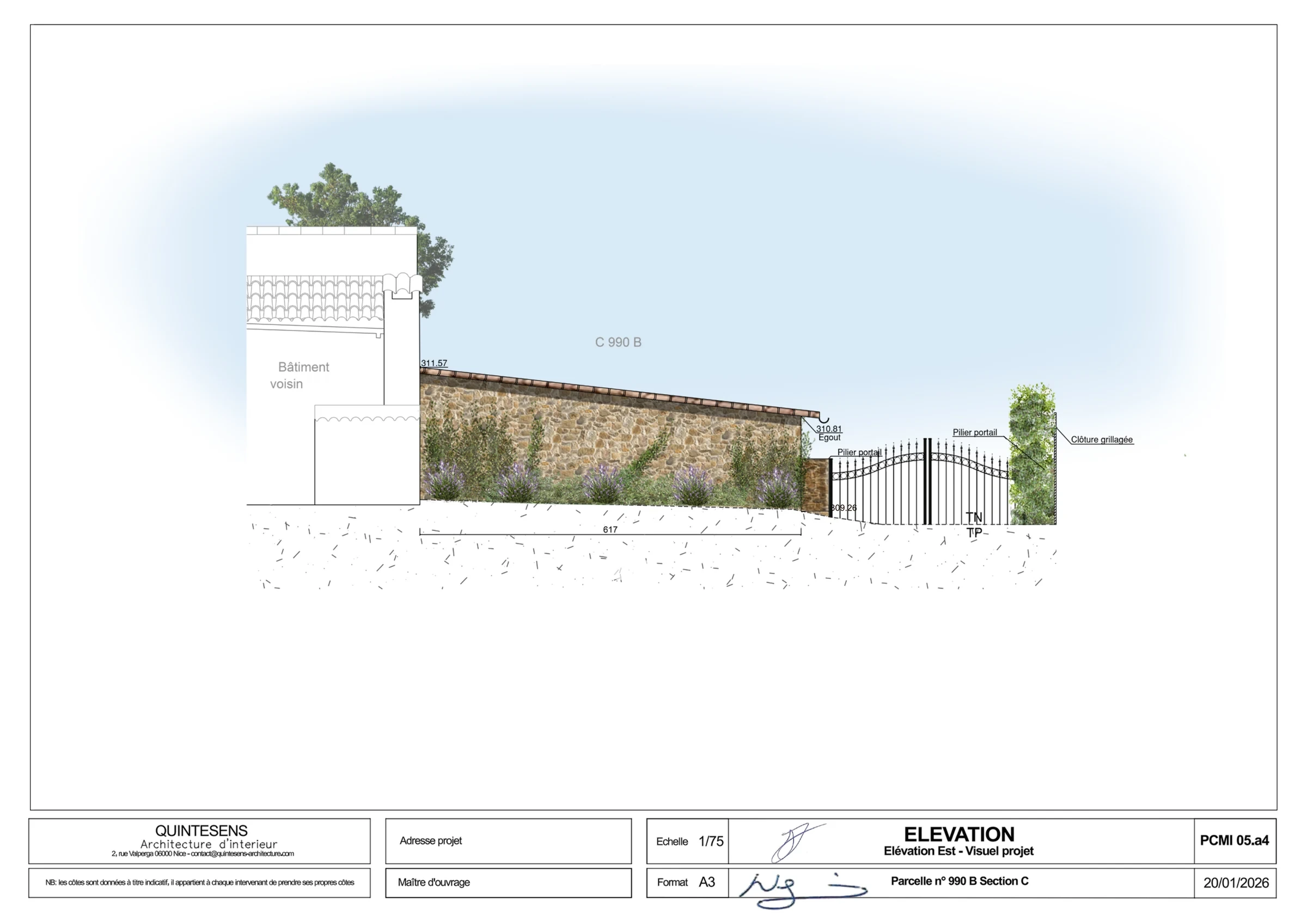

Façade est, texturée

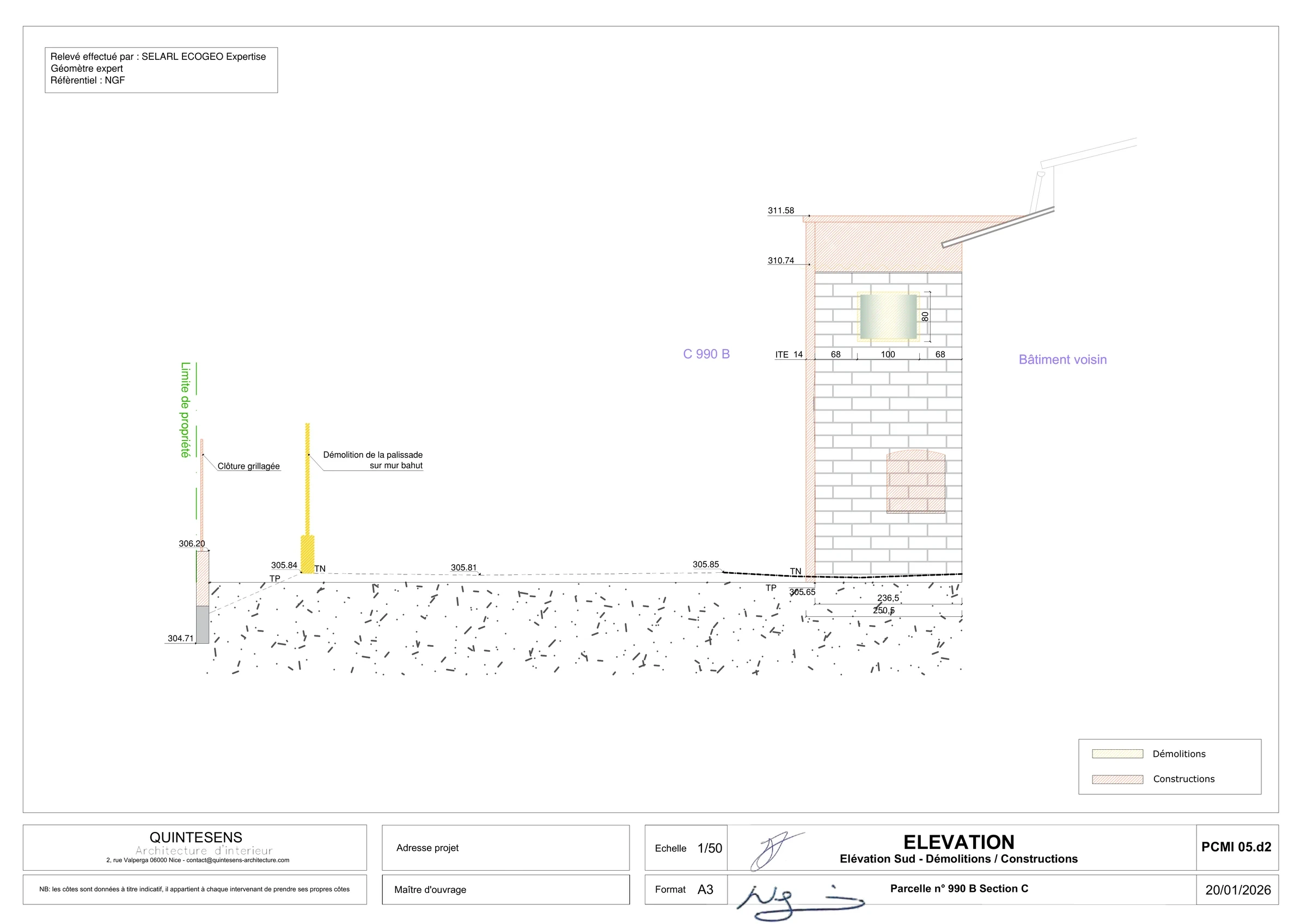

Façade sud

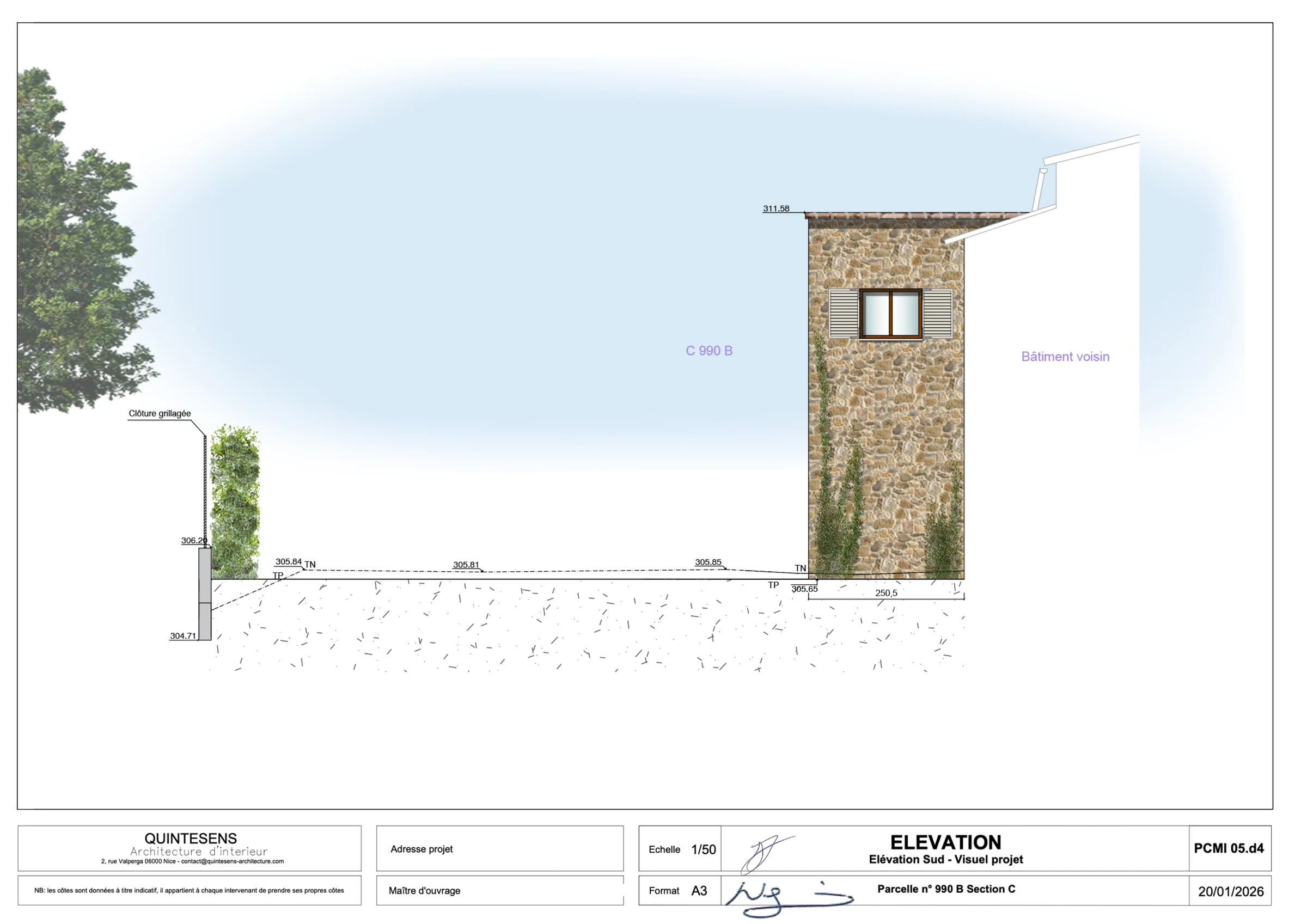

Façade sud, texturée

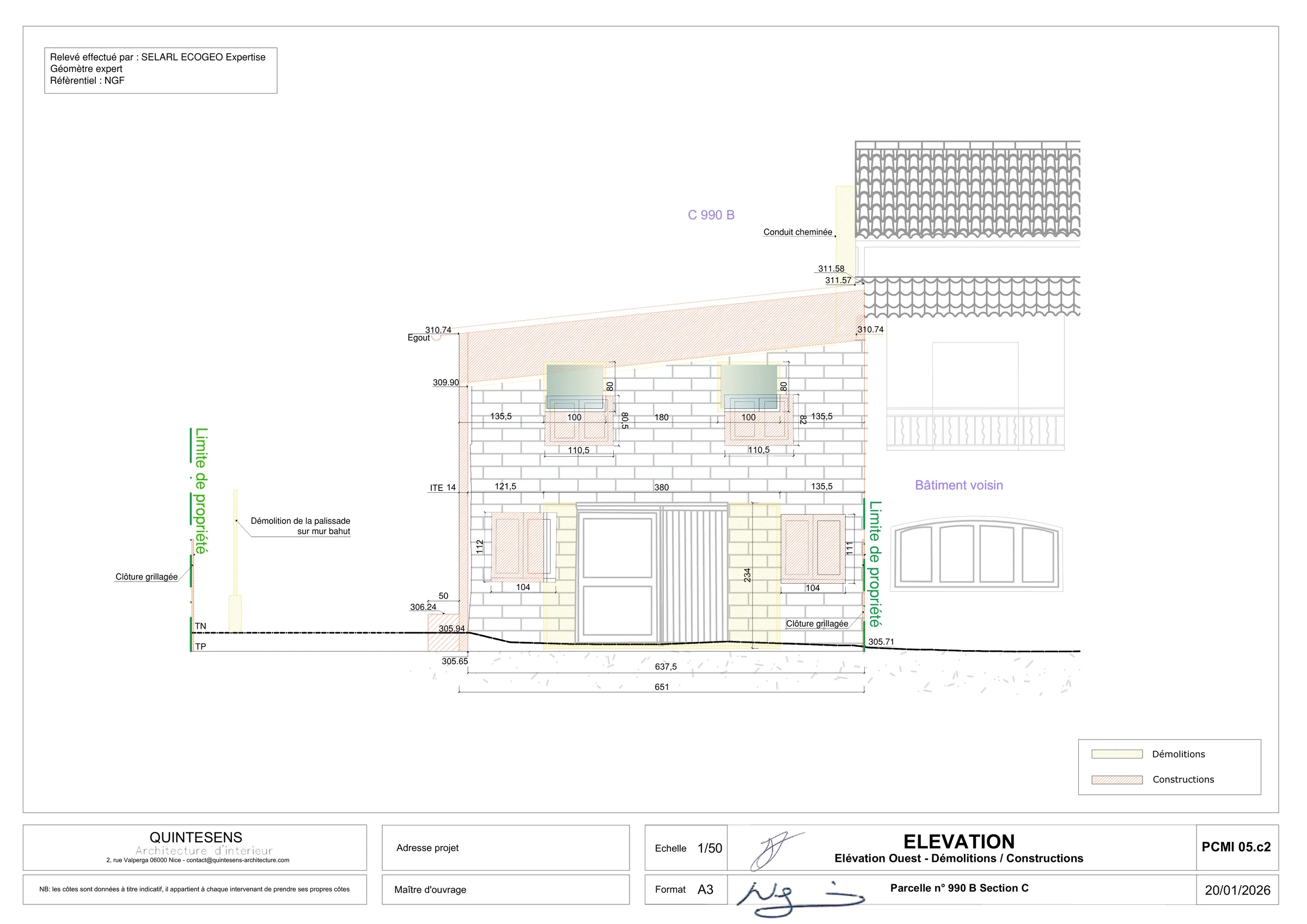

Façade ouest

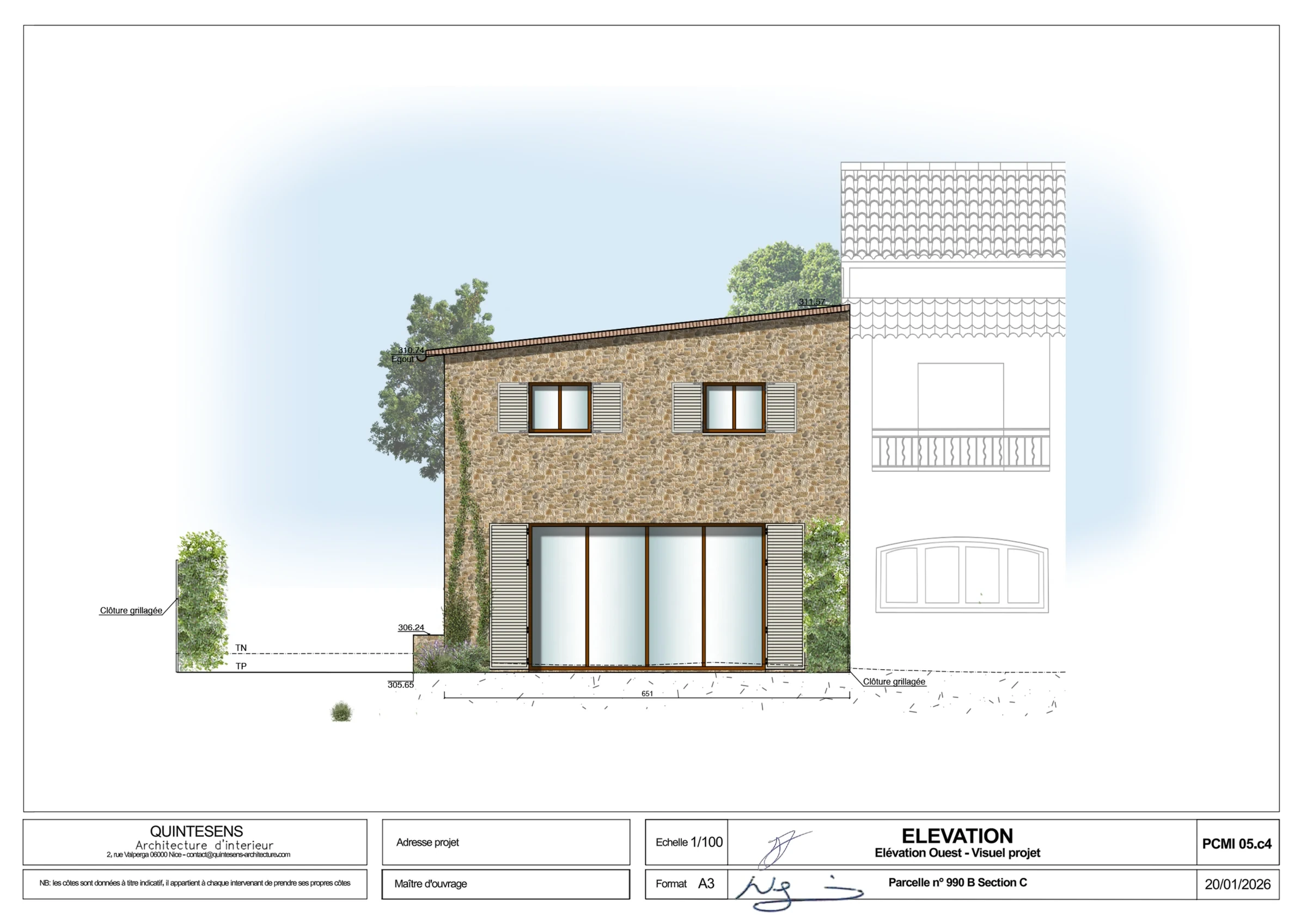

Façade ouest, texturée
Le projet en 3D
Le devis, détaillé lot par lot
Tel qu'il a été remis : quantités conservées, prix masqués. Chaque lot se déplie.
Le tableau se fait défiler vers la droite pour les unités et les quantités.
01LOT DÉMOLITION / TERRASSEMENT GÉNÉRAUX⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
01.1
01.1DÉMOLITION D’OUVRAGES MAÇONNÉS
01.1.1
01.1.1- Démolition d’une couverture en PST
- Démolition d’une charpente métallique
- Démolition du plancher sur structure métallique
Chargement des gravats, transport et évacuation en décharge payante.
F.
1,00
masqué
masqué
01.1.2
01.1.2Démolition de mur en parpaing creux, poutres BA. Les démolitions seront réalisées après désolidarisation de la structure par sciage, tronçonnage. Chargement des gravats, transport et évacuation en décharge payante
m²
26,32
masqué
masqué
Localisation
LocalisationFaçade Nord
01.1.3
01.1.3Démolition de mur en parpaing creux, poutres BA. Les démolitions seront réalisées après désolidarisation de la structure par sciage, tronçonnage. Chargement des gravats, transport et évacuation en décharge payante
m²
25,08
masqué
masqué
Localisation
LocalisationFaçade Ouest
01.1.3
01.1.3Démolition de mur en parpaing creux, poutres BA. Les démolitions seront réalisées après désolidarisation de la structure par sciage, tronçonnage. Chargement des gravats, transport et évacuation en décharge payante
m²
13,55
masqué
masqué
Localisation
LocalisationFaçade Sud
01.1.4
01.1.4Démolition d’ouvrages maçonnés tels que le four, conduit de cheminée, etc.… Les démolitions seront réalisées après désolidarisation de la structure par sciage, tronçonnage. Chargement des gravats, transport et évacuation en décharge payante
Ens.
1,00
masqué
masqué
TOTAL HT DÉMOLITION / TERRASSEMENT GÉNÉRAUX
masqué
02LOT MAÇONNERIE - Conforme aux DTU 20.1 (maçonneries de petits éléments), DTU 21 (béton armé) et DTU 23.1 (parois et murs en béton banché). Béton de classe d'exposition adaptée selon NF EN 206/CN.⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
02.1
02.1BETON POUR FONDATIONS
02.1.1
02.1.1Semelles filantes L. 50 x h. 40 cm
02.1.1.1
02.1.1.1Terrassement : Excavation manuelle ou mécanique. Évacuation des déblais à la décharge.
m³
4,625
masqué
masqué
02.1.1.2
02.1.1.2Gros Béton de rattrapage : Fourniture et coulage de gros béton pour descente de charges jusqu'au bon sol (selon profondeur constatée), y compris fond de fouille.
m³
4,625
masqué
masqué
Note
NoteCalcul basé sur une profondeur moyenne de 1,00m de gros béton
02.1.1.3
02.1.1.3Semelle filante en béton armé (50x40) : Création d'une semelle de section 0,50m x 0,40m. Comprend coffrage, fourniture et pose du ferraillage selon plans BET, et coulage de béton C25/30.
ml
9,25
masqué
masqué
Localisation
LocalisationFondation Façade Sud
02.1.2
02.1.2Semelles filantes L. 50 x h. 40 cm
02.1.2.1
02.1.2.1Terrassement : Excavation manuelle ou mécanique. Évacuation des déblais à la décharge.
m³
3,88
masqué
masqué
02.1.2.2
02.1.2.2Gros Béton de rattrapage : Fourniture et coulage de gros béton pour descente de charges jusqu'au bon sol (selon profondeur constatée), y compris fond de fouille.
m³
3,88
masqué
masqué
Note
NoteCalcul basé sur une profondeur moyenne de 1,00m de gros béton
02.1.2.3
02.1.2.3Semelle filante en béton armé (50x40) : Création d'une semelle de section 0,50m x 0,40m. Comprend coffrage, fourniture et pose du ferraillage selon plans BET, et coulage de béton C25/30.
ml
7,75
masqué
masqué
Localisation
LocalisationFondation Façade Nord
02.1.3
02.1.3Semelles filantes L. 60 x h. 40 cm
02.1.3.1
02.1.3.1Terrassement : Excavation manuelle ou mécanique. Évacuation des déblais à la décharge.
m³
5,184
masqué
masqué
02.1.3.2
02.1.3.2Gros Béton de rattrapage : Fourniture et coulage de gros béton pour descente de charges jusqu'au bon sol (selon profondeur constatée), y compris fond de fouille.
m³
5,184
masqué
masqué
Note
NoteCalcul basé sur une profondeur moyenne de 1,00m de gros béton
02.1.3.3
02.1.3.3Semelle filante en béton armé (60x40) : Création d'une semelle de section 0,60m x 0,40m. Comprend coffrage, fourniture et pose du ferraillage selon plans BET, et coulage de béton C25/30.
ml
8,64
masqué
masqué
Localisation
LocalisationFondation Façade Ouest
02.1.4
02.1.4Longrine L. 30 x h. 40 cm
02.1.4.1
02.1.4.1Terrassement en rigole : Fouille en tranchée pour l'encastrement de la longrine, compris évacuation des terres et dressage du fond de fouille.
m³
0,75
masqué
masqué
02.1.4.2
02.1.4.2Béton de propreté : Coulage d'une assise en béton maigre (ép. 5 cm) en fond de fouille pour pose des armatures hors sol.
m³
0,43
masqué
masqué
02.1.4.3
02.1.4.3Armatures façonnées : Fourniture et pose de cages d'armatures type 6HA10 ou 6HA12 (selon plans BET), compris cadres, épingles et aciers de liaison (équerres) aux angles.
ml
8,64
masqué
masqué
02.1.4.4
02.1.4.4Béton de structure C25/30 : Fourniture et coulage du béton de structure pour section 0.30m x 0.40m. Compris vibration du béton.
m³
1,04
masqué
masqué
Localisation
LocalisationRDC
02.2
02.2DALLE BÉTON
02.2.1
02.2.1Dalle béton non portée (Dallage sur terre-plein)
02.2.1.1
02.2.1.1Préparation du fond de forme : Terrassement et évacuation en décharge, réglage et compactage mécanique du sol en place pour obtenir une surface plane et stable.
m³
17,03
masqué
masqué
02.2.1.2
02.2.1.2Forme en hérisson (drainage) : Fourniture et mise en œuvre d'une couche d'agrégats (grave concassée type 0/31.5) sur une épaisseur de 15 à 20 cm. Compris compactage.
Film Polyane et Isolation : Pose d'un film polyane (indice 150 mini) pour éviter les remontées d'humidité et d'un isolant thermique sous dalle (type TMS ou polystyrène extrudé).
Bande de désolidarisation périphérique : Pose d'une bande résiliente (ép. 5 ou 10 mm) sur tout le périmètre et autour des points durs (poteaux) pour permettre la libre dilatation de la dalle.
Armatures (Treillis soudé) : Fourniture et pose d'une nappe de treillis soudé (type ST25C), posée sur écarteurs pour garantir un enrobage optimal.
Béton de dallage C25/30 : Fourniture et coulage du béton sur une épaisseur de 12 à 15 cm. Compris tirage à la règle, lissage manuel ou à l'hélicoptère selon finition.
m²
63,07
masqué
masqué
02.3
02.3PLANCHER ETAGE
02.3.1
02.3.1Plancher collaborant (Type Cofrastra 40) ou équivalent selon BET Structure
02.3.1.1
02.3.1.1Étaiement provisoire : Fourniture et mise en œuvre d'un file d'étais réglables pour le maintien du bac acier durant la phase de coulage, selon les abaques du fabricant.
Plancher Bac Acier Collaborant : Fourniture et pose de bacs acier type Cofrastra 40 (épaisseur selon calculs BET), compris fixations par vis auto-perceuses ou clouage en sommet d'onde, recouvrements et découpes.
Accessoires de rives : Cornières d'arrêt de béton en périphérie et bouchons d'ondes.
Armatures de peau (Treillis soudé) : Fourniture et pose d'un treillis soudé (type ST25C ou selon plans BET) avec recouvrements, posé sur écarteurs pour assurer l'enrobage. Compris aciers de chapeaux en rives si nécessaires.
Béton de structure (C25/30) : Fourniture et coulage de béton pour une épaisseur totale de 13 cm soit 9 cm d’épaisseur. Compris pompage, réglage à la règle vibrante et finition talochée.
m²
61,72
masqué
masqué
02.4
02.4MURS EN ELEVATION - MACONNERIE - STRUCTURE BA
02.4.1
02.4.1Élévation en Maçonnerie de Parpaings Creux
02.4.1.1
02.4.1.1Murs en parpaings creux (20x20x50) : Fourniture et pose de blocs de béton manufacturés, montés au mortier de ciment performanciel. Compris joints horizontaux et verticaux, coupes et échafaudage.
Chaînages verticaux : Réalisation des raidisseurs d'angles et aux droits des ouvertures en parpaings d'angle. Compris armatures (2HA10 ou 4HA10) et remplissage béton.
Chaînage horizontal (Rase) : Réalisation d'une ceinture haute en parpaings en "U", compris ferraillage et coulage, pour assurer la liaison avec le plancher Cofrastra.
m²
75,27
masqué
masqué
Localisation
LocalisationFaçade Est
Façade Ouest - Etage
Façade Nord
02.4.1
02.4.1Élévation en Béton Armé (BA) - Ep. 20 cm
02.4.1.2
02.4.1.2Coffrage de parois verticales : Mise en œuvre de coffrage double face (banches ou bois) pour murs en béton armé. Compris huilage, entretoises et décoffrage
Armatures pour murs BA : Fourniture et pose de nappes de treillis soudé ou d'armatures façonnées (HA), y compris calages pour assurer l'enrobage de 3cm.
Béton de structure C25/30 pour élévation : Fourniture et coulage de béton par pompage ou à la benne. Compris vibration mécanique pour éliminer les bulles d'air.
m²
6,66
masqué
masqué
Localisation
LocalisationFaçade Ouest - Rdc
02.5
02.5CHARPENTE / COUVERTURE
02.5.1
02.5.1Réalisation d’une charpente traditionnelle comprenant fourniture et mise en oeuvre de poutres, pannes 220 mm et contre-chevronnage support de plaque PST compris quincaillerie
Fourniture et pose de PST fibrociment sur contre-chevronnage. Fixation par tire-fonds ou pointes galvanisées torsadées étanchées au mastic polyuréthane élastomère.
Fourniture et pose par collage de tuiles en couvert. Compris solin, tuiles de rive, tuile chatière.
m²
94,10
masqué
masqué
02.7
02.7STRUCTURE BA
02.7.1
02.7.1Linteaux de baie BA
Linteaux de baies : Fourniture et pose de linteaux (préfa ou coulés en place) pour franchissement des ouvertures, compris appuis de 20 cm minimum.
02.7.1.1
02.7.1.1Linteaux BA 20 x 20 - Fourniture et mise en oeuvre pour fenêtre L. 100 cm (4 fenêtres)
ml
4,00
masqué
masqué
02.7.1.1.1
02.7.1.1.1Fourniture et installation d'un coffre tunnel Titan F30/30 L. 100 cm
U
4,00
masqué
masqué
02.7.1.2
02.7.1.2Linteaux BA 20 x 20 - Fourniture et mise en oeuvre pour fenêtre L. 200 cm
ml
2,00
masqué
masqué
02.7.1.2.1
02.7.1.2.1Fourniture et installation d'un coffre tunnel Titan F30/30 L. 200 cm
U
1,00
masqué
masqué
02.7.1.3
02.7.1.3Linteaux BA 20 x 25 - Fourniture et mise en oeuvre pour porte-fenêtre L. 360 cm
ml
3,60
masqué
masqué
02.7.1.3.1
02.7.1.3.1Fourniture et installation d'un coffre tunnel Titan F30/30 L. 360 cm
U
1,00
masqué
masqué
02.7.1.4
02.7.1.4Linteaux BA 20 x 20 - Fourniture et mise en oeuvre pour porte L. 90 cm
ml
0,90
masqué
masqué
02.7.2
02.7.2Poteaux BA
02.7.2.1
02.7.2.1Poteaux BA 20 x 30 cm - Fourniture et mise en oeuvre
ml
5,20
masqué
masqué
02.7.2.2
02.7.2.2Poteaux BA 50 x 20 cm - Fourniture et mise en oeuvre
ml
2,60
masqué
masqué
02.7.2.3
02.7.2.3Poutre BA 20 x 25 cm - Fourniture et mise en oeuvre
ml
11,81
masqué
masqué
Localisation
LocalisationFaçade Sud - RDC
02.7.2.4
02.7.2.4Poteaux BA 20 x 30 cm - Fourniture et mise en oeuvre
ml
5,74
masqué
masqué
02.7.2.5
02.7.2.5Poteaux BA 50 x 20 cm - Fourniture et mise en oeuvre
ml
2,87
masqué
masqué
02.7.2.6
02.7.2.6Poutre BA 20 x 25 cm - Fourniture et mise en oeuvre
ml
11,81
masqué
masqué
Localisation
LocalisationFaçade Sud - Etage
02.8
02.8SEUILS
02.8.1
02.8.1SEUILS D'OUVERTURES ET APPUIS DE FENETRES
Descriptif
DescriptifSeuils en travertin ép. 3 cm - Gris ou beige selon choix MOE
02.8.1.1
02.8.1.1Fourniture et mise en oeuvre pour fenêtre L. 100 cm (4 fenêtres)
ml
4,00
masqué
masqué
02.8.1.2
02.8.1.2Fourniture et mise en oeuvre pour fenêtre L. 200 cm
ml
2,00
masqué
masqué
02.8.1.3
02.8.1.3Fourniture et mise en oeuvre pour porte-fenêtre L. 360 cm
ml
3,60
masqué
masqué
02.8.1.4
02.8.1.4Fourniture et mise en oeuvre pour porte d’entrée L. 90 cm
ml
0,90
masqué
masqué
02.9
02.9Parement de façade
02.9.1
02.9.1Fourniture de pierres de parement
m²
103,73
masqué
masqué
02.9.2
02.9.2Pose en opus incertum sans joint
m²
90,20
masqué
masqué
Localisation
LocalisationFaçade Est
Façade Ouest
Façade Nord
02.10
02.10LOT ISOLATION THERMIQUE PAR L’EXTERIEUR
02.10.1
02.10.1Système d'Isolation Thermique par l'Extérieur comprenant :
Mise en oeuvre d’une isolation par l’extérieur collée et fixée mécaniquement, ajustement autour des baies, recouvrement des dormants et tableaux, égrugeage.
Isolant PSE - Epaisseur 140 mm - R=3,7m2.K/W
Les panneaux seront posés bout à bout, parfaitement jointifs, horizontalement, par rangées successives à joints décalés, façon coupe de pierre à partir du profilé de départ en partie basse. Les panneaux seront harpés en angle sortant ou rentrant.
Les panneaux encollés seront frappés et pressés à l’aide d’un bouclier contre le mur support, en contrôlant la planéité à la règle de 2 m. Ponçage éventuel des panneaux.
NOTA : un délai de séchage d’au moins 24 heures doit être respecté avant mise en place des chevilles.
Mise en oeuvre d’un dispositif de désolidarisation des menuiseries avec l’isolant. Mise en oeuvre d’un dispositif formant goutte d’eau au niveau de la voussure. Mise en oeuvre de la bavette en partie basse
Profilés aluminium de départ, latéraux et de couronnement
Profilés d'arrêt en traitement des points singuliers : angles, dilatation, angles ouvertures
Enduit de base et armatures en parties courantes
Impression (temps de séchage avant recouvrement : au minimum 6h)
Enduit de finition tâloché fin (RAL sur nuancier au choix du Maître d’oeuvre)
m²
90,20
masqué
masqué
Localisation
LocalisationFaçade Nord
Façade Est
Façade Ouest
Plan
PlanPlan des façades - PC
Support
SupportParpaing
Coloris
ColorisSelon MOE
TOTAL HT LOT MAÇONNERIE
masqué
03LOT MENUISERIE EXTÉRIEURE (conforme au DTU 36.5)⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
03.1
03.1FOURNITURE ET POSE DE MENUISERIES EXTERIEURES
Acceptation des supports :
Vérification des tolérances géométriques de la baie :
Dimensions de la baie
Aplomb et niveau (DTU 20.1)
Planéité des plans de pose (Annexe B NF DTU 36.5)
Dimensions des appuis de baie Toute fenêtre posée implique que le support est accepté
Calfeutrement de façon continu sur tout le pourtour de la menuiserie et compatible avec le support
Produit autorisé :
Mastic extrudé sur fond de joint
Mousse imprégnée classe 1
Membranes d’étanchéités
Limites d’utilisation (largeur du joint)
5 à 20 mm (mastic)
3 à 40 mm (mousse)
Selon fabricant (membranes)
Attention : Mousse imprégnée et membrane d’étanchéité sous cahier des charges
03.1.1
03.1.1Pose en applique d’une porte-fenêtre à galandage dim. tableau L. 380 cm x h. 234 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre d’une membrane en partie haute pour protection du calfeutrement. Les tableaux seront sains, plans, d'équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
1,00
masqué
masqué
03.1.1.1
03.1.1.1Fourniture d’une porte-fenêtre à galandage dim. tableau L. 348,5 cm x h. 234 cm
03.1.2Pose en applique d’une fenêtre à 2 vantaux battants dim. tableau L. 100 cm x h. 80 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre d’une membrane en partie haute pour protection du calfeutrement. Les tableaux seront sains, plans, d'équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
3,00
masqué
masqué
03.1.2.1
03.1.2.1Fourniture d’une fenêtre à 2 vantaux battants dim. tableau L. 100 cm x h. 80 cm
03.1.2.2Pose sceller d’un volet à 2 vantaux battants dim. tableau L. 100 cm x h. 80 cm compris présentation, fixation, réglage. Les tableaux seront sains, plans, d'équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
3,00
masqué
masqué
03.1.2.3
03.1.2.3Fourniture Volets 27mm à pentures et contre pentures en sapin du nord à 2 vantaux
U.
3,00
masqué
masqué
Finition : Laquage Beige-Ral 1015
Pose en tableau - cotes maçonnerie
Hauteur : 800 mm - Largeur : 1000 mm
Gonds : 4 gonds ITE noirs long. 260 mm, en acier Ø14
Pentures : 8 Pentures et Contre Pentures Acier Ø14 Fournies non Posées (Vis à Douille Acier Comprises)
Fermeture : Espagnolette Acier Fournie non Posée (Visserie Comprise)
Arrêts : 2 arrêts ITE à visser long. 320 mm en acier
Butées : 1 jeu de butées à visser en acier noir
03.1.3
03.1.3Pose en applique d’une fenêtre à 2 vantaux battants dim. tableau L. 200 cm x h. 90 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre d’une membrane en partie haute pour protection du calfeutrement. Les tableaux seront sains, plans, d'équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
1,00
masqué
masqué
03.1.3.1
03.1.3.1Fourniture d’une fenêtre à 2 vantaux battants dim. tableau L. 200 cm x h. 90 cm
03.1.3.2Pose sceller d’un volet à 4 vantaux battants dim. tableau L. 200 cm x h. 90 cm compris présentation, fixation, réglage. Les tableaux seront sains, plans, d’équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
1,00
masqué
masqué
03.1.3.3
03.1.3.3Fourniture Volets 27mm à pentures et contre pentures en sapin du nord à 4 vantaux
U.
1,00
masqué
masqué
Finition : Laquage Beige-Ral 1015
Pose en tableau - cotes maçonnerie
Hauteur : 900 mm - Largeur : 2000 mm
Gonds : 4 gonds ITE noirs long. 260 mm, en acier Ø14
Pentures : 16 Pentures et Contre Pentures Acier Ø14 Fournies non Posées (Vis à Douille Acier Comprises) et 4 charnières (voir cahier technique)
Fermeture : 3 espagnolettes Acier fournies non posées (Visserie Comprise)
Arrêts : 2 arrêts ITE à visser long. 320 mm en acier
Butées : 3 jeu de butées à visser en acier noir
03.1.4
03.1.4Pose en applique d’une fenêtre à 2 vantaux battants dim. tableau L. 100 cm x h. 90 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre d’une membrane en partie haute pour protection du calfeutrement. Les tableaux seront sains, plans, d'équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
1,00
masqué
masqué
03.1.4.1
03.1.4.1Fourniture d’une fenêtre à 2 vantaux battants dim. tableau L. 100 cm x h. 90 cm
03.1.4.2Pose sceller d’un volet à 2 vantaux battants dim. tableau L. 100 cm x h. 90 cm compris présentation, fixation, réglage. Les tableaux seront sains, plans, d’équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
1,00
masqué
masqué
03.1.4.3
03.1.4.3Fourniture Volets 27mm à pentures et contre pentures en sapin du nord à 2 vantaux
U.
1,00
masqué
masqué
Finition : Laquage Beige-Ral 1015
Pose en tableau - cotes maçonnerie
Hauteur : 900 mm - Largeur : 1000 mm
Gonds : 4 gonds ITE noirs long. 260 mm, en acier Ø14
Pentures : 8 Pentures et Contre Pentures Acier Ø14 Fournies non Posées (Vis à Douille Acier Comprises)
Fermeture : Espagnolette Acier Fournie non Posée (Visserie Comprise)
Arrêts : 2 arrêts ITE à visser long. 320 mm en acier
Butées : 1 jeu de butées à visser en acier noir
03.1.5
03.1.5Pose en applique d’une porte fenêtre dim. tableau L. 90 cm x h. 210 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre d’une membrane en partie haute pour protection du calfeutrement. Les tableaux seront sains, plans, d'équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
1,00
masqué
masqué
03.1.5.1
03.1.5.1Fourniture d’une porte L. 90 cm x h. 210 cm
03.1.4.2Pose sceller d’un volet à 1 vantail Gauche dim. tableau L. 90 cm x h. 210 cm compris présentation, fixation, réglage. Les tableaux seront sains, plans, d’équerre, d'aplomb, et prêts à recevoir la pose des menuiseries sans aucune modification particulière (hors fournitures)
U.
1,00
masqué
masqué
03.1.4.3
03.1.4.3Fourniture Volets 27mm à pentures et contre pentures en sapin du nord à 1 vantail Gauche
U.
1,00
masqué
masqué
Finition : Laquage Beige-Ral 1015
Pose en tableau - cotes maçonnerie
Hauteur : 2100 mm - Largeur : 900 mm
Gonds : 3 gonds ITE noirs long. 260 mm, en acier Ø14
Pentures : 6 Pentures et Contre Pentures Acier Ø14 Fournies non Posées (Vis à Douille Acier Comprises)
Fermeture : Espagnolette Acier Fournie non Posée (Visserie Comprise)
03.1.6
03.1.6Pose d’une fenêtre de toit dim. tableau L. 78 cm x h. 98 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre du raccord de couverture et de la collerette d’étanchéité si nécessaire.
U.
2,00
masqué
masqué
03.1.6.1
03.1.6.1Fourniture d’une fenêtre de toit dim. L. 78 cm x h. 98 cm compris raccord d’étanchéité
U.
2,00
masqué
masqué
03.1.7
03.1.7Pose d’une fenêtre de toit dim. tableau L. 55 cm x h. 78 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre du raccord de couverture et de la collerette d’étanchéité si nécessaire.
U.
1,00
masqué
masqué
03.1.7.1
03.1.7.1Fourniture d’une fenêtre de toit dim. tableau L. 55 cm x h. 78 cm compris raccord d’étanchéité
U.
1,00
masqué
masqué
03.1.8
03.1.8Pose d’une fenêtre de toit fixe dim. tableau L. 134 cm x h. 92 cm compris présentation, fixation, réglage, calfeutrement des menuiseries de la fenêtre avec le gros oeuvre, mise en oeuvre du raccord de couverture et de la collerette d’étanchéité si nécessaire.
U.
1,00
masqué
masqué
03.1.8.1
03.1.8.1Fourniture d’une fenêtre de toit fixe dim. tableau L. 134 cm x h. 92 cm compris raccord d’étanchéité
U.
1,00
masqué
masqué
TOTAL HT LOT MENUISERIE EXTÉRIEURE
masqué
04LOT VRD / ANC⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
04.1
04.1ANC
04.1.1
04.1.1Terrassement et évacuation en décharge
F.
1,00
masqué
masqué
04.1.2
04.1.2Fourniture et pose d’une filière compact de type TRICEL FILTRO 4 EH sur lit de gravillon.
Remblaiement au gravillon 6/14 en périphérie de la filière.
Raccordement du réseau EU à la filière.
Raccordement électrique à la filière.
Mise en service et essais.
Compris regard, tampon fonte et toutes sujétions de pose
F.
1,00
masqué
masqué
04.1.3
04.1.3Fourniture et pose d’un kit UV-C
Mise en service et essais
Compris regard, tampon fonte et toutes sujétions de pose
F.
1,00
masqué
masqué
TOTAL HT VRD / ANC
masqué
05LOT FAUX-PLAFOND/CLOISONS SÈCHES/ISOLATION - (conforme aux DTU 58.1, 25.41 et 25.42)⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
05.1
05.1FAUX PLAFOND NON DEMONTABLE
05.1.1
05.1.1Faux plafonds en plaques de plâtre cartonnées
05.1.1.1
05.1.1.1FAUX PLAFOND SUSPENDU SOUS RAMPANT AVEC INCORPORATION D’ISOLANT
05.1.1.1.1
05.1.1.1.1PLACOPLATRE ou équivalent.
Descriptif
DescriptifLes faux plafonds sous rampant seront du type Placostil et constitués de la façon suivante : Fourrure Optima 240 en acier galvanisé d'épaisseur nominale 6/10e, disposés à 0.6 m d'entraxe, fixés au support par l'intermédiaire de suspentes Intégra 2. Placoplatre compatibles avec le support tous les 1,20 m maximum. Le parement sera constitué de Placoplâtre BA13 Standard. Calfeutrement des joints par bandes papier et enduit poudre.
Une lame d’air de 4 cm entre le bas de l'onde de la PST et le dessus de l'isolant.
La mise en œuvre sera conforme au DTU 25.41
Système : IBR Kraft + membrane Stopvap
Type de plaques : Placoplatre BA13
Entraxe des ossatures (m) : 0,60
Isolant : 1ère couche 180 mm + 2ème couche 120 mm (R=6,5 m².K/W conforme au RT2020)
Résistance au feu : A2-s1, d0
05.1.1.1.1.1
05.1.1.1.1.1Fourniture et mise en oeuvre
m²
85,61
masqué
masqué
Localisation
LocalisationR+1
05.1.1.2
05.1.1.2FAUX PLAFOND SUSPENDU SOUS PLANCHER BÉTON SANS INCORPORATION D’ISOLANT
05.1.1.2.1
05.1.1.2.1PLACOPLATRE ou équivalent.
Descriptif
DescriptifLes faux plafonds suspendus sous plancher béton seront du type Placostil et constitués de la façon suivante : Fourrure Stil F 530 en acier galvanisé d'épaisseur nominale 6/10e, disposés à 0.6 m d'entraxe, fixés au support par l'intermédiaire de suspentes Placoplatre compatibles avec le support tous les 1,20 m maximum. Le parement sera constitué de plaque de plâtre Placo non hydrofugée. Calfeutrement des joints par bandes papier et enduit poudre standard.
Une attention particulière sera apportée au calpinage des fourrures en fonction des réservations pour l’implantation des profilés LED et des spots encastrés (Cf. Plans d’exécution du Lot Electricité), des réservations pour l’implantation des grilles de soufflage/reprise de la climatisation gainable (Cf. Plans d’exécution du Lot Climatisation) et des grilles de ventilation (Cf. Plans d’exécution du Lot Plomberie / Ventilation)
Plénum à confirmer selon besoin du lot Climatisation
La mise en œuvre sera conforme au DTU 25.41
Système : PLACOSTIL
Type de plaques : Toute plaque de plâtre Placo non hydrofugée NF
Entraxe des ossatures (m) : 0,60
Plénum : selon plan
Isolant : Non
Résistance au feu : A2-s1, d0
05.1.1.2.1.1
05.1.1.2.1.1Fourniture et mise en oeuvre
m²
61,72
masqué
masqué
Localisation
LocalisationRDJ
05.2
05.2DOUBLAGES
05.2.1
05.2.1DOUBLAGE ISOLÉE COLLEE :
05.2.1.1
05.2.1.1DOUBLAGE ISOLÉE COLLÉE STANDARD
Descriptif
DescriptifComplexe de doublage en Polystyrène expansé, Ep. 13+140 mm, R=4,40 collée au mortier colle adhésif. Ces plaques seront collées à raison de quatre plots au m². Montage jointif pour faciliter le traitement des joints entre panneaux, angles, cueillies par bande et enduit spécial.
Perméance : P2
Résistance au feu : B-s1, d0
Fixation : MAP
Isolant : KNAUF XTherm ULTRA 32
05.2.1.1.1
05.2.1.1.1Fourniture et mise en oeuvre
m²
77,83
masqué
masqué
Localisation
LocalisationMur mitoyen
DOUBLAGE HYDROFUGE SUR OSSATURE METALLIQUE AVEC INCORPORATION D'ISOLANT
Descriptif
DescriptifMise en oeuvre d’une contre-cloison, composée d’une plaque de plâtre par parement. Ces plaques seront vissées sur des rails métalliques en acier galvanisé horizontaux et sur des montants verticaux. Fixation par vis invisibles autoforeuses tête trompette. Largeur de l'ossature de 48 mm. Vissage de plaques avec un entraxe maximum de 0,30, montage jointif pour faciliter le traitement des joints entre panneaux, angles, cueillies par bande et enduit spécial et joint d’étanchéité à l’air en périphérie.
Système : PLACOSTIL
Type de plaques : Placomarine ou toute autre plaque Marine hydrofugée H1 NF
Résistance au feu : A2-s1, d0
Largeur ossature : 70 mm
Isolant : laine de verre URSA SERENITY 38 kraft, Ep.75mm. R=2
05.1.1.2.1.1
05.1.1.2.1.1Fourniture et mise en oeuvre
m²
14,64
masqué
masqué
Localisation
LocalisationRDJ
05.2.1
05.2.1DOUBLAGE COLLEE :
05.2.1.1
05.2.1.1DOUBLAGE COLLÉE
Descriptif
DescriptifPlaque de plâtre collée au mortier colle adhésif. Ces plaques seront collées à raison de quatre plots au m². Montage jointif pour faciliter le traitement des joints entre panneaux, angles, cueillies par bande et enduit spécial.
Type de plaques local EA/EB : Toute plaque de plâtre Placo non hydrofugée NF
Type de plaques local EB+ : Placomarine ou toute autre plaque Marine hydrofugée H1 NF
Perméance : P2
Résistance au feu : B-s1, d0
Fixation : MAP
05.2.1.1.1
05.2.1.1.1Fourniture et mise en oeuvre
m²
46,10
masqué
masqué
Localisation
LocalisationRDJ
05.2.1.1.2
05.2.1.1.2Fourniture et mise en oeuvre
m²
54,00
masqué
masqué
Localisation
LocalisationR+1
05.3
05.3CLOISONS:
05.3.1
05.3.1CLOISONS DE DISTRIBUTION 72/48 mm A SIMPLE PLAQUE AVEC INCORPORATION D'ISOLANT :
Descriptif
DescriptifCloison de 72 mm d'épaisseur composée d'une plaque de plâtre par parement. Ces plaques seront vissées sur des rails métalliques en acier galvanisé horizontaux et sur des montants verticaux. Fixation par vis invisibles autoforeuses tête trompette. Largeur de l'ossature de 48 mm. Entraxe montants de 0,40. Vissage de plaques avec un entraxe maximum de 0,30, montage jointif pour faciliter le traitement des joints entre panneaux, angles, cueillies par bande et enduit spécial. 3,45 m de hauteur d'emploi maximum (avec doubles montants espacés de 0,40 cm).
Système : PLACOSTIL DE DISTRIBUTION
Type de plaques local EA/EB : Toute plaque de plâtre Placo non hydrofugée NF
Type de plaques local EB+ : Placomarine ou toute autre plaque Marine hydrofugée H1 NF
Résistance au feu : A2-s1, d0
Largeur ossature : 48 mm
Isolant : Laine de verre Ep. 45 mm R=1,2
Note
NoteÉtanchéité en pied d’ouvrage
Dans tous les cas, sur sol brut ou sur sol fini, deux cordons de joint mastic souple (ou un joint central en bande de mousse imprégnée) doivent être incorporés entre le rail et le sol. Cette disposition contribue à la protection contre une infiltration éventuelle d’eau sous la cloison. Sur sol brut, une protection complémentaire devra être assurée par un film polyéthylène d’épaisseur 100 μm placé sous le rail et dépassant d’au moins 2 cm le sol fini après relevé. Ce film protège les plaques de plâtre pendant le coulage de la chape ou du ragréage.
05.3.1.1
05.3.1.1Cloison de distribution 72/48 mm en plaques BA13 - Fourniture et mise en oeuvre
m²
58,80
masqué
masqué
05.4
05.4TRAPPE D’ACCÈS :
05.4.1
05.4.1TRAPPE D'ACCÈS EN PLAQUE DE PLÂTRE
Descriptif
DescriptifMise en oeuvre d’une trappe d’accès invisible, système pousser/lacher, finition prêt à peindre.
05.4.1.1
05.4.1.1Fourniture et mise en oeuvre - Dim. 40 x 40 cm pour VMC
U
2,00
masqué
masqué
Localisation
LocalisationSDB R+1
SDD Rdc
05.4.1.1
05.4.1.1Fourniture et mise en oeuvre - Dim. 80 x 80 cm pour UI clim
U
2,00
masqué
masqué
Localisation
LocalisationSDB R+1
Local technique Rdc
05.5
05.5PORTE INTERIEURE
05.5.1
05.5.1Pose d'un bloc porte avant doublage / à sceller - Compris pose de la serrure et poignée (hors Fourniture)
05.5.2Fourniture d'un Bloc-porte Lali blanc H.204 x l.73/83 cm, poussant gauche ou droit - Dim. porte H.204 x l.73/83 cm, Dim. Bâti H. 208,85 x l. 91,3
U
8,00
masqué
masqué
TOTAL HT LOT FAUX-PLAFOND/CLOISONS SÈCHES/ISOLATION
masqué
06LOT PEINTURE (conforme au DTU 59.1)⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
06.1
06.1TRAVAUX PREPARATOIRES
06.1.1
06.1.1TRAVAUX PREPARATOIRES SUR CLOISON ET DOUBLAGE
06.1.1.1
06.1.1.1Travaux préparatoires sur support neuf
Descriptif
DescriptifPréparation des murs comprenant :
- 2 à 3 passes d'enduit de finition (ratissage)
- Ponçage consécutif, époussetage et rectification
06.1.1.1.1
06.1.1.1.1Préparation des murs
m²
251,36
masqué
masqué
Localisation
LocalisationRDJ
R+1
06.1.2
06.1.2TRAVAUX PREPARATOIRES SUR FAUX PLAFONDS EN PLAQUES DE PLÂTRE
06.1.2.1
06.1.2.1Travaux préparatoires sur support neuf
Descriptif
DescriptifPréparation des faux plafonds comprenant :
- 3 passes d'enduit de lissage
- Ponçage consécutif et rectification
06.1.2.1.1
06.1.2.1.1Préparation des faux-plafonds
m²
61,72
masqué
masqué
Localisation
LocalisationRDJ
06.1.2.1.2
06.1.2.1.2Préparation des faux-plafonds
m²
85,61
masqué
masqué
Localisation
LocalisationR+1
06.2
06.2IMPRESSIONS ET COUCHES PRIMAIRES
IMPRESSION 1 COUCHE
Descriptif
DescriptifApplication sur les subjectiles d'une couche d'impression appropriée pour améliorer l'adhérence, la préservation contre les taches, la dureté (avant les enduisages et rebouchages), l'isolation (sur les maçonneries alcalines). Application également d'impressions spéciales pour satisfaire à certaines conditions d'application des couches de finition pour produits spécifiques.
06.2.1
06.2.1Sur murs
06.2.2.1
06.2.2.1Impression des murs (hors huisserie)
m²
251,36
masqué
masqué
Localisation
LocalisationRDJ
R+1
06.2.2
06.2.2Au plafond
06.2.2.1
06.2.2.1Impression des plafonds
m²
61,72
masqué
masqué
Localisation
LocalisationRDJ
06.2.2.2
06.2.2.2Impression des plafonds
m²
85,61
masqué
masqué
Localisation
LocalisationR+1
06.3
06.3PEINTURES EN FILM MINCE
06.3.1
06.3.1Généralités
06.3.1.1
06.3.1.1DEFINITIONS :
Descriptif
DescriptifApplication manuelle ou mécanique des produits de peinture en fonction du subjectile et de la finition recherchée (suivant spécification du fabricant). Le délai et l'intervalle de recouvrement sera fonction du liant et des conditions thermo-hygrométriques. Exécution en 1, 2 ou 3 couches suivant nécessité et prescription du fabricant. La couche de finition donne l'aspect définitif mat, velours ou satiné. Elle est compatible avec les couches précédentes et/ou le subjectile.
PEINTURE ACRYLIQUE :
Descriptif
DescriptifToutes couches confondues (2 ou 3 suivant nécessité) de peinture en phase aqueuse.
Aspect définitif : velours
Coloris : sur nuancier au choix du MOE
06.3.1.1.1
06.3.1.1.1Sur murs
06.3.1.1.1.1
06.3.1.1.1.1Mise en peinture des murs (hors huisserie)
m²
251,36
masqué
masqué
Localisation
LocalisationRDJ
06.3.1.1.2
06.3.1.1.2Au plafond
06.3.1.1.2.1
06.3.1.1.2.1Mise en peinture des plafonds
m²
147,33
masqué
masqué
Localisation
LocalisationR+1
TOTAL HT LOT PEINTURE
masqué
07LOT PLOMBERIE / SANITAIRES - Conforme aux DTU 60.1, 60.11, 60.31 et NF EN 806 (alimentation EF/EC) ; DTU 60.32 (évacuation EU/EV) et 68.3 (ventilation mécanique)⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
07.0
07.0PRÉPARATION DU CHANTIER
07.0
07.0Déplacement, approvisionnement des matériaux, évacuation et mise en décharge des gravats suite aux saignées sols et murs
F.
1,00
masqué
masqué
07.1
07.1ALIMENTATION EFS GENERALE :
07.1.1
07.1.1Création de l’alimentation générale qui circulera à l’extérieur de l’emprise du bâtiment dans la tranchée prévue à cet effet par le lot Terrassement jusqu’au point de livraison. Pose sous fourreaux en fond de fouille sur lit de sable comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, et fourniture des tuyaux multicouches, raccords, colliers, etc…
Le présent lot devra l’équipement du regard de comptage en aval du compteur (clapet anti-retour, filtre normalisé, robinet après compteur avec douille de purge)
Sur l’alimentation générale d’eau froide, à proximité de l’appareil de production d’eau chaude sanitaire, le présent lot devra prévoir :
• Un raccord Fer/P .E. NF DN 20/27/19/25
• Un robinet d’arrêt NF DN 20/27 à fermeture un quart de tour (hauteur entre 0.90m et 1.30m du sol fini
• Un dispositif anti coup de bélier du type ressort NF DN 20/27, avec té de pose y compris toutes sujétions de mise ne œuvre.
• Un raccord fer/cuivre démontable trois pièces NF DN 20/27/20/22
Régulation de pression
Fourniture, mise en œuvre et raccordement, sur l’alimentation générale du logement d’un détendeur régulateur de pression réglable DN 20/27 avec vannes d’isolement et de by pass y compris toutes sujétions de mise en œuvre et de raccordement.
F.
1,00
masqué
masqué
Localisation
LocalisationLocal technique
07.1.2
07.1.2NOURRICE DE DISTRIBUTION :
07.1.2.1
07.1.2.1Création d’une nourrice de distribution 7 départs EF/ 3 départs EC pour raccordement douche, vasque, lave linge, lave-vaisselles, évier, WC et point de puisage extérieur. Vanne d’arrêt sur chaque départ.
F.
1,00
masqué
masqué
Localisation
LocalisationRDJ
07.1.2.2
07.1.2.2Création d’une nourrice de distribution 4 départs EF/ 3 départs EC pour raccordement douche, baignoire, vasque et WC. Vanne d’arrêt sur chaque départ.
F.
1,00
masqué
masqué
Localisation
LocalisationR+1
07.2
07.2RESEAUX D’ASSAINISSEMENT GRAVITAIRE EN TUBE PVC
07.2.1
07.2.1Réseau des eaux usées / eaux vannes (EU/EV)
07.2.1.1
07.2.1.1Création d’un réseau EU/EV du regard d’assainissement jusqu’aux points de collecte. Compris fourniture de canalisation d’assainissement toutes eaux, toutes sujétions d'accessoires, coudes et autres assemblages.
Ens.
1,00
masqué
masqué
Localisation
LocalisationSalle de bains
WC R+1
Salle de douche / Buanderie
WC RdC
Cuisine
07.3
07.3DISTRIBUTION INTERIEURE
07.3.1
07.3.1Salle de bains
07.3.1.1
07.3.1.1Douche à poser
07.3.1.1.1
07.3.1.1.1Création du réseau EU jusqu’au point de collecte. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tubes PVC, raccords, colliers, etc….
F.
1,00
masqué
masqué
07.3.1.1.2
07.3.1.1.2Pose et raccordement au réseau EU existant d'un bac de douche à poser - Relevé d’étanchéité périphérique à h. min. 50 cm (hors fourniture)
F.
1,00
masqué
masqué
07.3.1.1.3
07.3.1.1.3Fourniture d’un bac de douche à poser GROHE Universal et kit étanchéité
U.
1,00
masqué
masqué
07.3.1.2
07.3.1.2Robinetterie de douche en applique
07.3.1.2.1
07.3.1.2.1Création des alimentations EF/EC en encastré depuis la nourrice de distribution jusqu’au point de livraison. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches, raccords, colliers, etc…
F.
1,00
masqué
masqué
07.3.1.2.2
07.3.1.2.2Pose et raccordement d’un kit de douche en applique comprenant une tête de douche, robinetterie et douchette (hors fourniture)
F.
1,00
masqué
masqué
07.3.1.2.3
07.3.1.2.3Fourniture d'un kit de douche Fortifura Calvi ou équivalent comprenant une tête de douche, robinetterie et douchette - Inox brossé
U.
1,00
masqué
masqué
04.2.4
04.2.4BAIGNOIRE :
04.2.4.1
04.2.4.1Création des alimentations EF/EC en encastré depuis la nourrice de distribution jusqu’au point de livraison. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches, raccords, colliers, etc…
U
1,00
masqué
masqué
07.3.1.1.1
07.3.1.1.1Création du réseau EU jusqu’au point de collecte. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tubes PVC, raccords, colliers, etc….
F.
1,00
masqué
masqué
04.2.4.2
04.2.4.2Pose et raccordement d’une baignoire y compris mise en oeuvre de l’étanchéité
U
1,00
masqué
masqué
04.2.4.3
04.2.4.3Pose et raccordement de la robinetterie de baignoire
U
1,00
masqué
masqué
04.2.4.4
04.2.4.4Fourniture Fortifura Calvi ou équivalent Robinet baignoire thermostatique Inox brossé
U
1,00
masqué
masqué
04.2.4.4
04.2.4.4Fourniture d’une baignoire Dim. 160x80x48cm - duo - acrylique - Blanc brillant, compris pieds et siphon
U
1,00
masqué
masqué
07.3.1.4
07.3.1.4Simple vasque :
07.3.1.4.1
07.3.1.4.1Création du réseau EU jusqu’au point de collecte existant. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches et tube PVC, raccords, colliers, etc….
U.
1,00
masqué
masqué
07.3.1.4.2
07.3.1.4.2Pose et raccordement d’une vasque au réseau d’évacuation EU existant (hors fourniture)
07.3.1.4.3Réalisation d’un ouvrage maçonné en siporex ou Wedi selon plan MOE (plan vasque, cloison douche, tableau baignoire
U.
1,00
masqué
masqué
07.3.1.5
07.3.1.5Robinetterie de vasque en applique
07.3.1.5.1
07.3.1.5.1Création des alimentations EF/EC en encastré depuis la nourrice de distribution jusqu’au point de livraison. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches, raccords, colliers, etc…
U.
1,00
masqué
masqué
07.3.1.5.2
07.3.1.5.2Pose et raccordement d’un mititgeur de vasque en applique (hors fourniture)
U.
1,00
masqué
masqué
07.3.1.5.3
07.3.1.5.3Fourniture d'un mitigeur de vasque Fortifura Calvi Slim - Inox brossé
U.
1,00
masqué
masqué
07.3.1.6
07.3.1.6WC suspendu
07.3.1.6.1
07.3.1.6.1Création des alimentations EF et réseau EV en encastré depuis la nourrice de distribution jusqu’aux points de livraison. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches et tube PVC, raccords, colliers, etc…
U.
1,00
masqué
masqué
07.3.1.6.2
07.3.1.6.2Pose et raccordement d’un bâti support autoportant GEBERIT, d’une cuvette suspendue compris abattant + plaque de commande (hors fournitures)
U.
1,00
masqué
masqué
Descriptif
DescriptifFixation et pose d'un batis support comprenant, scellement, réglage et fixation au mur. Pose et raccordement de la cuvette au réseau EV. Pose de l’abattant et de la plaque de commande.
07.3.1.6.3
07.3.1.6.3Fourniture d’un Pack WC suspendu bâti mur, GEBERIT comprenant le bâti-support GEBERIT Duofix autoportant, la plaque de déclenchement 2 touches blanches et la cuvette suspendue + abattant frein de chute
U.
1,00
masqué
masqué
07.3.3
07.3.3WC RDC
07.3.3.1
07.3.3.1WC suspendu
07.3.3.1.1
07.3.3.1.1Création des alimentations EF et réseau EV en encastré depuis la nourrice de distribution jusqu’aux points de livraison. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches et tube PVC, raccords, colliers, etc…
U.
1,00
masqué
masqué
07.3.3.1.2
07.3.3.1.2Pose et raccordement d’un bâti support autoportant GEBERIT, d’une cuvette suspendue compris abattant + plaque de commande (hors fournitures)
U.
1,00
masqué
masqué
Descriptif
DescriptifFixation et pose d'un batis support comprenant, scellement, réglage et fixation au mur. Pose et raccordement de la cuvette au réseau EV. Pose de l’abattant et de la plaque de commande.
07.3.3.1.3
07.3.3.1.3Fourniture d’un Pack WC suspendu bâti mur, GEBERIT comprenant le bâti-support GEBERIT Duofix autoportant, la plaque de déclenchement 2 touches et la cuvette suspendue + abattant frein de chute
U.
1,00
masqué
masqué
07.3.4
07.3.4Cuisine
07.3.4.1
07.3.4.1Évier
07.3.4.1.1
07.3.4.1.1Création des alimentations EC/EF en encastré et réseau EU. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, et fourniture des tuyaux multicouches et tube PVC, raccords, colliers, etc...
U.
1,00
masqué
masqué
07.3.4.2
07.3.4.2Lave-vaisselles
07.3.4.2.1
07.3.4.2.1Création de l’alimentation EF et réseau EU - Comprenant la fourniture des tuyaux multicouches et tube PVC, raccords, colliers, etc...
U.
1,00
masqué
masqué
07.3.4
07.3.4Salle de douche / Buanderie
07.3.1.4
07.3.1.4Simple vasque :
07.3.1.4.1
07.3.1.4.1Création du réseau EU jusqu’au point de collecte existant. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tubes PVC, raccords, colliers, etc….
U.
1,00
masqué
masqué
07.3.1.4.2
07.3.1.4.2Pose et raccordement d’un lavabo au réseau d’évacuation EU existant (hors fourniture)
07.3.1.5.1Création des alimentations EF/EC en encastré depuis la nourrice de distribution jusqu’au point de livraison. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches, raccords, colliers, etc…
U.
1,00
masqué
masqué
07.3.1.5.2
07.3.1.5.2Pose et raccordement d’un robinet en applique (hors fourniture)
U.
1,00
masqué
masqué
07.3.1.5.3
07.3.1.5.3Fourniture d'un mitigeur de lavabo Fortifura Calvi - Inox brossé
U.
1,00
masqué
masqué
07.3.1.6
07.3.1.6Douche à poser
07.3.1.6.1
07.3.1.6.1Création du réseau EU jusqu’au point de collecte existant. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tubes PVC, raccords, colliers, etc….
F.
1,00
masqué
masqué
07.3.1.6.2
07.3.1.6.2Pose et raccordement au réseau EU existant d'un bac de douche à poser - Relevé d’étanchéité périphérique à h. min. 50 cm (hors fourniture)
F.
1,00
masqué
masqué
07.3.1.6.3
07.3.1.6.3Fourniture d’un bac de douche à poser GROHE Universal et kit étanchéité
U.
1,00
masqué
masqué
07.3.1.7
07.3.1.7Robinetterie de douche en applique
07.3.1.2.1
07.3.1.2.1Création des alimentations EF/EC en encastré depuis la nourrice de distribution jusqu’au point de livraison. Comprenant les éventuelles saignées dans le mur et sol, perçage, carottage, rebouchage, et fourniture des tuyaux multicouches, raccords, colliers, etc…
F.
1,00
masqué
masqué
07.3.1.2.2
07.3.1.2.2Pose et raccordement d’un kit de douche en applique comprenant une tête de douche, robinetterie et douchette (hors fourniture)
F.
1,00
masqué
masqué
07.3.1.2.3
07.3.1.2.3Fourniture d'un kit de douche Fortifura Calvi comprenant une tête de douche, robinetterie et douchette - Inox brossé
U.
1,00
masqué
masqué
07.3.4.3
07.3.4.3Machine à laver
07.3.4.3.1
07.3.4.3.1Création de l’alimentation EF et réseau EU - Comprenant la fourniture des tuyaux multicouches et tube PVC, raccords, colliers, etc...
U.
1,00
masqué
masqué
07.4
07.4VENTILATION - VMC/VMP
07.4.1
07.4.1VMC - Ventilation mécanique contrôlée
07.4.1.1
07.4.1.1Création d’un réseau de ventilation mécanique controlée simple flux hygroréglable - 4 bouches d’extraction
F.
1,00
masqué
masqué
Descriptif
DescriptifLa ventilation sera du type simple flux.
Des bouches d'extraction sont placées dans les faux plafonds. Le caisson d'extraction est installé en plénum.
Le rejet est fait en toiture
Les entrées d’air neuf doivent être installées conformément aux règles de l’art du système concerné DTU 68.3, CPT 3615 V3. Se rapprocher du lot Menuiserie Extérieure.
Taux de ventilation :
Ventilation Salle de douche : 45 m³/h
Ventilation WC : 30 m³/h
Ventilation Buanderie : 30 m³/h
Localisation
LocalisationSDB R+1
Wc RDC
WC R+1
Buanderie
07.4.2
07.4.2VMP - Ventilation mécanique ponctuelle
07.4.2.1
07.4.2.1Fourniture et pose d’un extracteur d’air individuel hygroréglable
F.
1,00
masqué
masqué
Localisation
LocalisationCuisine
TOTAL HT LOT PLOMBERIE / SANITAIRES
masqué
08LOT CLIMATISATION (conforme au DTU 70.1)⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
08.1
08.1CLIMATISATION GAINABLE RDC
Descriptif
DescriptifPack Climatisation gainable comprenant une unité extérieure, une unité intérieure 1 sortie et télécommande cablée. Marque : MIDEA. Puissance : 7 kW (inclus ecocontribution)
CLIMATISATION
- Mise en place d'une unité extérieure MO-24N8-Q-1
- Mise en place d'une unité intérieure gainable standard - R32 - Mise en place d'une télécommande - Plenum reprise
FOURNITURES DIVERSES
- Liaisons frigorifiques en cuivre isolé bi-tube
- Goulotte blanche et accessoires pour le cheminement des liaisons frigorifiques en façade
- Liaisons frigorifiques en cuivre isolé bi-tubes
- Kit support mural ABL 150 pour unité extérieure et amortisseur de vibration - Tubes PVC Ø32 et divers accessoires, siphon spécial condensat climatisation
- Réseaux de câbles RO2V pour l'interconnexion entre l'unité extérieure et l'unité intérieure / alimentation électrique 230V pour unité extérieure
- Grille soufflage linéaire 400x150 blanc mat
- Plénum soufflage pour grille linéaire 400x150
- Grille reprise linéaire 400X150 blanc mat
- Plénum reprise grille linéaire 400x150
- Gaine isolée ouate MO/M1 Ø204
- Divers accessoires pour réseaux diffusion / soufflage / reprise
- Divers accessoires pour fixation gainable et plenum
- Petites fournitures
- Azote
- Complément de charge avec du gaz R32
08.1.1
08.1.1FOURNITURE
Ens.
1,00
masqué
masqué
Descriptif
DescriptifUnités Intérieures :
- Carottage des Murs
- Fixation unité intérieure gainable
- Fixation plenum pour gainable
- Installation des télécommandes
- Installation et branchement du câble d'intercommunication (U.Int / U.Ext)
- Installation et raccordement des liaisons frigorifiques
- Mise en place et raccordement de l'évacuation des condensats
- Encastrement des plenums de soufflages / reprises
- Installation et raccordement des gaines de soufflages / reprises
- Installation des grilles de soufflages / reprises
- Programmation, réglage et mise au point
Unité Extérieure :
- Fixation de l'unité extérieure
- Installation et branchement de l'alimentation électrique
- Installation et branchement du Câble d'Intercommunication (U.Int / U.Ext) - Installation et raccordement des liaisons Frigorifiques
- Mise en place et raccordement de l'évacuation des condensats
Mise en Service :
- Mise sous pression d'azote (Test d’étanchéité)
- Tirage au vide du circuit frigorifique
- Check de l'évacuation des condensats
- Mise en service de l'installation
- Essai et contrôle des températures
- Relevé de fonctionnement (performances respectées) - Explication fonctionnement
- Établissement du CERFA 1549702
08.1.2
08.1.2INSTALLATION ET MISE EN SERVICE
Ens
1,00
masqué
masqué
08.2
08.2CLIMATISATION GAINABLE ETAGE
Descriptif
DescriptifPack Climatisation gainable comprenant une unité extérieure, une unité intérieure 3 sorties et télécommande cablée. Marque : MIDEA. Puissance : 5,2 kW (inclus ecocontribution)
CLIMATISATION
- Mise en place d'une unité extérieure MO-18N8-Q-1
- Mise en place d'une unité intérieure gainable standard - R32 - Mise en place d'une télécommande - Plenum reprise
FOURNITURES DIVERSES
- Liaisons frigorifiques en cuivre isolé bi-tube
- Goulotte blanche et accessoires pour le cheminement des liaisons frigorifiques en façade
- Liaisons frigorifiques en cuivre isolé bi-tubes
- Kit support mural ABL 150 pour unité extérieure et amortisseur de vibration - Tubes PVC Ø32 et divers accessoires, siphon spécial condensat climatisation
- Réseaux de câbles RO2V pour l'interconnexion entre l'unité extérieure et l'unité intérieure / alimentation électrique 230V pour unité extérieure
- Grille soufflage linéaire 400x150 blanc mat
- Plénum soufflage pour grille linéaire 400x150
- Grille reprise linéaire 400X150 blanc mat
- Plénum reprise grille linéaire 400x150
- Gaine isolée ouate MO/M1 Ø204
- Divers accessoires pour réseaux diffusion / soufflage / reprise
- Divers accessoires pour fixation gainable et plenum
- Petites fournitures
- Azote
- Complément de charge avec du gaz R32
08.2.1
08.2.1FOURNITURE
Ens.
1,00
masqué
masqué
Descriptif
DescriptifUnités Intérieures :
- Carottage des Murs
- Fixation unité intérieure gainable
- Fixation plenum pour gainable
- Installation des télécommandes
- Installation et branchement du câble d'intercommunication (U.Int / U.Ext)
- Installation et raccordement des liaisons frigorifiques
- Mise en place et raccordement de l'évacuation des condensats
- Encastrement des plenums de soufflages / reprises
- Installation et raccordement des gaines de soufflages / reprises
- Installation des grilles de soufflages / reprises
- Programmation, réglage et mise au point
Unité Extérieure :
- Fixation de l'unité extérieure
- Installation et branchement de l'alimentation électrique
- Installation et branchement du Câble d'Intercommunication (U.Int / U.Ext) - Installation et raccordement des liaisons Frigorifiques
- Mise en place et raccordement de l'évacuation des condensats
Mise en Service :
- Mise sous pression d'azote (Test d’étanchéité)
- Tirage au vide du circuit frigorifique
- Check de l'évacuation des condensats
- Mise en service de l'installation
- Essai et contrôle des températures
- Relevé de fonctionnement (performances respectées) - Explication fonctionnement
- Établissement du CERFA 1549702
08.2.2
08.2.2INSTALLATION ET MISE EN SERVICE
Ens
1,00
masqué
masqué
TOTAL HT LOT CLIMATISATION
masqué
09LOT ÉLECTRICITÉ COURANTS FORTS ET FAIBLES - Conforme à la norme NF C 15-100 (basse tension), NF C 14-100 (branchement) et au RGIE en vigueur.⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
Généralités
Descriptif
DescriptifConducteurs :
La canalisation de chaque circuit comportera 2 conducteurs actifs (phase et neutre) et un conducteur de protection. Ces 3 conducteurs auront la même section, en fonction du courant maximal dans le circuit. Un même conducteur neutre ne sera pas utilisé pour plusieurs circuits.
Les conducteurs seront en cuivre et isolés :
- Conducteurs rigides H 07 V-U ou R, isolés par du PVC et conducteurs souples H 07 V-K pour distribution apparente sous moulures, ou encastrée sous conduit.
- Câbles rigides FR-N 05 W-U ou R, U 1000 R2V, ou souples A 05 W-F ou H 07 RN-F, isolés au PVC, pour distribution apparente sous conduit.
Distribution encastrée :
Les canalisations électriques encastrées dans les matériaux de la construction (plâtre, ciment, béton) seront constituées par des conducteurs isolés ou des câbles protégés par un conduit.
Les boîtes d’encastrement destinées à recevoir l’appareillage seront appropriées à la nature et à l’épaisseur de la paroi.
APPAREILLAGES ELECTRIQUES
Mécanismes et enjoliveurs encastrés
MARQUE ET MODELES DEFINIS :
Modèle confort dans la gamme.
Marque : LEGRAND
Gamme : CELIANE Blanc
09.1
09.1TGBT
09.1.1
09.1.1Tableau général
09.1.1.1
09.1.1.1Fourniture et pose d'une armoire suivant la norme C15-100 avec interrupteur de coupure générale, disjoncteurs différentiels à haute sensibilité obligatoires, contacteurs de puissance, et disjoncteurs divisionnaires pour la protection des départs des lignes d'alimenation dédiée. Marque LEGRAND ou équivalent
U
1,00
masqué
masqué
Localisation
LocalisationLocal technique
09.1.2
09.1.2Boitier multimédia
09.1.2.1
09.1.2.1Fourniture et pose d’un boitier multimédia courant faible permettant le raccordement de l'ensemble des câbles réseau de chaque pièces (vidéo, téléphonie, WIFI etc...)
U
1,00
masqué
masqué
Localisation
LocalisationLocal technique
09.1.3
09.1.3Prise de terre
09.1.3.1
09.1.3.1Depuis prise de terre existante, tirage ligne sous tube en encastré raccordement sur tableau général armoire
U
1,00
masqué
masqué
09.1.4
09.1.4Alimentation dédiée
09.1.4.1
09.1.4.1Alimentation pour la VMC (VMC NON FOURNIE)
U
1,00
masqué
masqué
09.1.4.2
09.1.4.2Alimentation 16/20 A pour le chauffe-eau électrique
U
1,00
masqué
masqué
09.1.4.3
09.1.4.3Alimentation pour le groupe extérieur de climatisation - 3G4 mm²
U
2,00
masqué
masqué
09.1.5
09.1.5Prises extérieures
09.1.5.1
09.1.5.1Prise de courant 16 A + Terre étanche
U
2,00
masqué
masqué
09.2
09.2Distribution intérieure
09.2.1
09.2.1Chambre 1
09.2.1.1
09.2.1.1Circuit 01 - Circuit d’éclairage en va-et-vient pour 8 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
8,00
masqué
masqué
09.2.1.8
09.2.1.8Prise de courant 16 A + Terre
U
4,00
masqué
masqué
09.2.2
09.2.2Chambre 2
09.2.2.1
09.2.2.1Circuit 02 - Circuit d’éclairage en va-et-vient pour 8 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
8,00
masqué
masqué
09.2.1.8
09.2.1.8Prise de courant 16 A + Terre
U
4,00
masqué
masqué
09.2.3
09.2.3Chambre 3
09.2.2.1
09.2.2.1Circuit 03 - Circuit d’éclairage en va-et-vient pour 8 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
8,00
masqué
masqué
09.2.1.8
09.2.1.8Prise de courant 16 A + Terre
U
4,00
masqué
masqué
09.2.3
09.2.3Salle de bains
09.2.3.1
09.2.3.1Circuit 04 - Circuit d’éclairage simple allumage pour 6 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
6,00
masqué
masqué
09.2.3.6
09.2.3.6Prise de courant 16 A + Terre
U
2,00
masqué
masqué
09.2.3.7
09.2.3.7Alimentation pour miroir lumineux 16 A + Terre
T
1,00
masqué
masqué
09.2.3.7
09.2.3.7Alimentation pour sèche serviette 20 A + Terre
U
1,00
masqué
masqué
09.2.5
09.2.5Couloir
09.2.5.1
09.2.5.1Circuit 05 - Circuit d’éclairage en va-et-vient pour 8 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
8,00
masqué
masqué
09.2.5.4
09.2.5.4Prise de courant 16 A + Terre
U
2,00
masqué
masqué
09.2.6
09.2.6Escalier
09.2.6.1
09.2.6.1Circuit 106 - Circuit d’éclairage en va-et-vient pour 4 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
4,00
masqué
masqué
09.2.7
09.2.7Salon
09.2.7.1
09.2.7.1Circuit 07 - Circuit d’éclairage en va-et-vient pour 8 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
8,00
masqué
masqué
09.2.7.1
09.2.7.1Circuit 08 - Circuit d’éclairage en va-et-vient pour 3 appliques murales (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
3,00
masqué
masqué
09.2.7.1
09.2.7.1Circuit 09 - Circuit d’éclairage en va-et-vient pour 10 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
10,00
masqué
masqué
09.2.7.6
09.2.7.6Prise de courant 16 A + Terre (service)
U
4,00
masqué
masqué
09.2.7.6
09.2.7.6Prise de courant 16 A + Terre (bureau)
U
4,00
masqué
masqué
09.2.7.6
09.2.7.6Prise de courant 16 A + Terre (bureau)
U
3,00
masqué
masqué
09.2.8
09.2.8WC
09.2.8.1
09.2.8.1Circuit 10 - Circuit d’éclairage simple allumage pour 1 spot encastré (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
1,00
masqué
masqué
09.2.9
09.2.9Cuisine
09.2.9.1
09.2.9.1Circuit 11 - Circuit d’éclairage simple allumage pour 6 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
6,00
masqué
masqué
09.2.9.4
09.2.9.4Prise de courant 16 A + Terre Réfrigérateur
U
1,00
masqué
masqué
09.2.9.5
09.2.9.5Prise de courant 20 A + Terre Four
U
1,00
masqué
masqué
09.2.9.6
09.2.9.6Prise de courant 20 A + Terre Lave-vaisselle
U
1,00
masqué
masqué
09.2.9.7
09.2.9.7Alimentation 20 A + Terre Plaques de cuisson
U
1,00
masqué
masqué
09.2.9.8
09.2.9.8Prise de courant 16 A + Terre
U
2,00
masqué
masqué
09.2.10
09.2.10Salle de douche / Buanderie
09.2.10.1
09.2.10.1Circuit 12 - Circuit d’éclairage simple allumage pour 6 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
6,00
masqué
masqué
09.2.10.4
09.2.10.4Prise de courant 16 A + Terre Sèche linge
U
1,00
masqué
masqué
09.2.10.5
09.2.10.5Prise de courant 20 A + Terre Machine à laver
U
1,00
masqué
masqué
09.2.10.6
09.2.10.6Prise de courant 16 A + Terre
U
2,00
masqué
masqué
09.2.11
09.2.11Local technique
09.2.11.1
09.2.11.1Circuit 13 - Circuit d’éclairage simple allumage pour 2 spots encastrés (luminaires non fournis et pose non comprise)
U
1,00
masqué
masqué
09.2.1.2
09.2.1.2Installation et raccordement de douille chantier / ampoule E27
U
2,00
masqué
masqué
TOTAL HT LOT ÉLECTRICITÉ COURANTS FORTS ET FAIBLES
DescriptifPose d’un revêtement dur au solde type grès cérame, comprenant le calepinage, la répartition des matériaux, le traçage et l'implantation suivant le calepinage prévu.
10.1.1
10.1.1Pose droite collée à joints serrés - Carrelage grès Céram ou Kerlite grand format - Dim. jusqu’à 90 x 180 cm Ep. < ou = 10 mm - Colle type Superflex en double encollage - Joint poudre coloris sur nuancier au choix du MOE.
m²
5,10
masqué
masqué
10.1.1.1
10.1.1.1Fourniture Carrelage 90 x 180 cm ép. 10 mm Travertino Classico - Bords rectifiés - Compris 10% de perte - Coloris Beige
m²
5,61
masqué
masqué
Support
SupportRagréage
Localisation
LocalisationSDB
10.2
10.2CARRELAGE AU MUR
Descriptif
DescriptifPose d’un revêtement dur au mur de type grès cérame, comprenant le calepinage, la répartition des matériaux, le traçage et l'implantation suivant le calepinage prévu.
10.2.1
10.2.1Pose droite collée à joints serrés - Coupe d’onglet pour les angles - Carrelage grès Céram grand format - Dim. jusqu’à 60 x 120 cm Ep. < ou = 10 mm - Colle type Superflex en double encollage - Joint poudre coloris sur nuancier au choix du MOE.
m²
9,98
masqué
masqué
10.2.1.1
10.2.1.1Fourniture Carrelage 60 x 120 cm ép. 10 mm Travertino 3D Scalpello - Bords rectifiés - Compris 10% de perte - Coloris Beige
m²
10,98
masqué
masqué
Support
SupportPlâtre
Localisation
LocalisationDouche
10.2.2
10.2.2Pose droite collée à joints serrés - Coupe d’onglet pour les angles - Carrelage grès Céram grand format - Dim. jusqu’à 60 x 120 cm Ep. < ou = 10 mm - Colle type Superflex en double encollage - Joint poudre coloris sur nuancier au choix du MOE.
m²
1,27
masqué
masqué
10.2.2.1
10.2.2.1Fourniture Carrelage 60 x 120 cm ép. 10 mm Travertino 3D Scalpello - Bords rectifiés - Compris 10% de perte - Coloris Beige
m²
1,39
masqué
masqué
Support
SupportPlâtre
Localisation
LocalisationBâtis (h. 1,2 m) - WC RDC
10.2.3
10.2.3Pose droite collée à joints serrés - Coupe d’onglet pour les angles - Carrelage grès Céram grand format - Dim. jusqu’à 60 x 120 cm Ep. < ou = 10 mm - Colle type Superflex en double encollage - Joint poudre coloris sur nuancier au choix du MOE.
m²
1,27
masqué
masqué
10.2.3.1
10.2.3.1Fourniture Carrelage 60 x 120 cm ép. 10 mm Travertino 3D Scalpello - Bords rectifiés - Compris 10% de perte - Coloris Beige
m²
1,39
masqué
masqué
Support
SupportPlâtre
Localisation
LocalisationBâtis (h. 1,2 m) - WC R+1
10.3
10.3MORTIER DÉCORATIF ASPECT BETON CIRÉ
10.3.1
10.3.1Mise en oeuvre d'un mortier décoratif de finition, teinté dans la masse, à grain très fin, aspect béton ciré blanc cassé en 2 couches + bouche pores + 2 couches de vernis
m²
63,07
masqué
masqué
Support
SupportRagréage
Localisation
LocalisationRDC
10.3.1
10.3.1Réalisation d’un plan vasque, d’une paroi de douche et du tablier de baignoire en maçonnerie. Mise en oeuvre d'un mortier décoratif de finition, teinté dans la masse, à grain très fin, aspect béton ciré beige en 2 couches + bouche pores + 2 couches de vernis
Ens.
1,00
masqué
masqué
Localisation
LocalisationSalle de bains
10.3.2
10.3.2Réalisation d’un plan vasque, d’une paroi de douche en maçonnerie. Mise en oeuvre d'un mortier décoratif de finition, teinté dans la masse, à grain très fin, aspect béton ciré beige en 2 couches + bouche pores + 2 couches de vernis
Ens.
1,00
masqué
masqué
Localisation
LocalisationSalle de douche
10.4
10.4PARQUET
10.4.1
10.4.1Pose flottante d’un parquet contrecollé - Pose droite - compris pose de la sous-couche. Joints de fractionnement et joints souples périphériques selon prescriptions. Calepinage validé par le maître d'œuvre avant exécution. Protection des sols livrés jusqu'à réception.
m²
57,64
masqué
masqué
10.4.2
10.4.2Fourniture d’un parquet contrecollé - Largeur. 125 mm - Longueur variable. 400 mm à 1200 mm - Epaisseur totale 10 mm dont 3 mm de bois noble (compris 10% de perte)
m²
63,40
masqué
masqué
07.2.4.2
07.2.4.2Fourniture d’une sous couche isolante ( DTU 51.11)
m²
63,40
masqué
masqué
Support
SupportRagréage
Localisation
LocalisationEtage
10.4.3
10.4.3Fourniture et pose de plinthes bois à peindre de section 12 x 100 x 2400 mm à bords vifs
ml
73,50
masqué
masqué
TOTAL HT LOT REVÊTEMENTS DURS
masqué
11LOT MÉTALLERIE⌄
N° art.
Désignation
U
Q.
P.U. HT
Total HT
11.1
11.1ESCALIER
11.1.1
11.1.1Conception, réalisation et pose d'un escalier hélicoïdal d'une surface au sol de 1,2 m² pour une hauteur à franchir de 2,80 m.
Il sera constitué :
- D'un limon en tube de 80 mm
- De marches en tôle plié épaisseur 3mm
L'ensemble sera chevillé au sol et boulonné à la structure de la mezzanine en partie haute.
Ens.
1,00
masqué
masqué
11.2
11.2FILET
11.2.1
11.2.1Conception, réalisation et pose d'une structure dim. 430 x 182 cm en tube de 80x80mm assemblage boulonnées, avec oeillet en acier soudée qui viendront accueillir le filet.
L'ensemble sera chevillé sur le plancher existant du R+1
Filet sur mesures et fixation sur structure.
Ens.
1,00
masqué
masqué
11.3
11.3PORTAIL
11.3.1
11.3.1Conception, réalisation et pose d'un portail en acier Dim. 300 x 180 cm.
Ens.
1,00
masqué
masqué
TOTAL HT LOT MÉTALLERIE
masqué
L'avis laissé sur notre fiche Google
"
★★★★★
"Dès notre premier rendez-vous, nous avons été mis en confiance par toute l'équipe de Quintesens. À l'écoute, disponibles et très professionnels, ils ont su comprendre notre projet et nous accompagner avec des conseils pertinents à chaque étape. [...] Nous recommandons Quintesens sans hésitation à toute personne souhaitant être accompagnée par un architecte de confiance."
Sabah N., Loft Sabah, 2026
Sourcing - Mission complète : conception, autorisation d'urbanisme et rénovationAvis Google
